Trong thế giới truyền thông công nghiệp, PROFIBUS và Modbus RTU là hai giao thức phổ biến nhất trên nền RS-485. Tuy nhiên, nếu chỉ nhìn ở mức “đọc/ghi dữ liệu”, nhiều người sẽ cho rằng chúng khá giống nhau. Thực tế, sự khác biệt lớn nhất nằm ở cấu trúc telegram và cơ chế truyền thông phía sau.

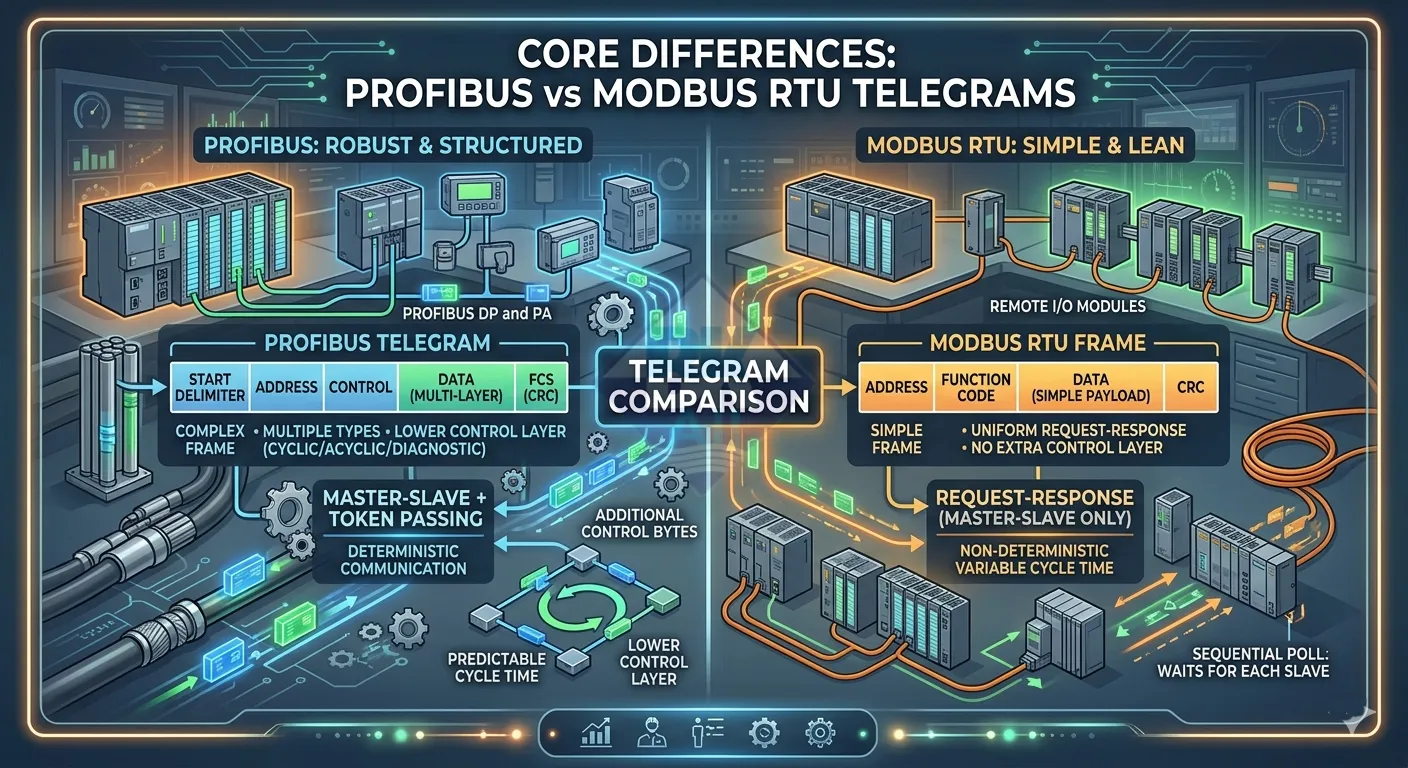

So sánh telegram PROFIBUS và Modbus RTU
Trong toàn bộ series PROFIBUS, đặc biệt là phần cấu trúc telegram và cơ chế truyền thông, chúng ta đã phân tích rất chi tiết cách PROFIBUS tổ chức dữ liệu.
Trong bài viết này, chúng ta sẽ đặt PROFIBUS lên bàn cân với Modbus RTU để hiểu rõ vì sao hai giao thức này lại có hiệu năng và độ tin cậy khác nhau trong thực tế.
1. Tổng quan về telegram của PROFIBUS và Modbus RTU
Telegram PROFIBUS
Telegram PROFIBUS được thiết kế theo dạng frame có cấu trúc rõ ràng, bao gồm start delimiter, địa chỉ, control, data và FCS. Bạn có thể xem lại chi tiết trong bài cấu trúc frame PROFIBUS.
Điểm đặc biệt là PROFIBUS hỗ trợ nhiều loại telegram khác nhau, phục vụ cho các mục đích như truyền dữ liệu cyclic, acyclic hay diagnostic.
Frame Modbus RTU
Modbus RTU sử dụng cấu trúc frame đơn giản hơn, gồm địa chỉ slave, function code, data và CRC. Không có nhiều loại frame khác nhau, mọi giao tiếp đều xoay quanh request–response. Chi tiết hơn về frame modbus RTU các bạn có thể xem tại Giải Phẫu Frame Modbus RTU: Address – Function – CRC | Hướng Dẫn Chi Tiết
Bạn có thể xem thêm bài so sánh tổng quan tại PROFIBUS vs Modbus để có góc nhìn rộng hơn.
2. So sánh chi tiết cấu trúc telegram
Về bản chất, telegram PROFIBUS phức tạp hơn nhưng cũng mạnh mẽ hơn. Nó cho phép kiểm soát truyền thông tốt hơn, đặc biệt trong các hệ thống lớn.
Trong khi đó, Modbus RTU ưu tiên sự đơn giản và dễ triển khai, nhưng đánh đổi bằng khả năng mở rộng và độ ổn định khi hệ thống lớn lên.
Một điểm khác biệt quan trọng là PROFIBUS có thêm các byte điều khiển và xác nhận, giúp quản lý trạng thái truyền thông tốt hơn, trong khi Modbus gần như không có lớp điều khiển này.
3. Cơ chế truyền thông: deterministic vs request-response
PROFIBUS sử dụng cơ chế truyền thông có tính xác định (deterministic), kết hợp giữa master-slave và token passing. Điều này đảm bảo mỗi thiết bị đều có thời gian truyền cố định.
Bạn có thể hiểu rõ hơn trong bài cyclic vs acyclic và token passing.
Ngược lại, Modbus RTU hoạt động theo mô hình request-response, nghĩa là master gửi yêu cầu và chờ phản hồi từng thiết bị một. Điều này khiến thời gian phản hồi không ổn định khi số lượng slave tăng.
4. So sánh khả năng xử lý lỗi
PROFIBUS được thiết kế với nhiều lớp bảo vệ như checksum, retry, timeout và diagnostic. Bạn có thể xem chi tiết trong bài xử lý lỗi PROFIBUS.
Trong khi đó, Modbus RTU chủ yếu dựa vào CRC và timeout. Khi lỗi xảy ra, master chỉ có thể gửi lại yêu cầu mà không có hệ thống diagnostic mạnh như PROFIBUS.
Điều này khiến PROFIBUS phù hợp hơn với các hệ thống yêu cầu độ tin cậy cao và khả năng giám sát chi tiết.
5. Ảnh hưởng đến hiệu năng hệ thống
Nhờ cấu trúc telegram tối ưu và cơ chế truyền deterministic, PROFIBUS có thể đạt cycle time ổn định ngay cả khi hệ thống có nhiều thiết bị.
Bạn có thể xem thêm trong bài cycle time PROFIBUS và timing.
Ngược lại, Modbus RTU thường gặp giới hạn khi số lượng thiết bị tăng, do phải poll tuần tự từng slave.
Kết luận
Sự khác biệt giữa PROFIBUS và Modbus RTU không chỉ nằm ở tốc độ mà còn ở cách thiết kế telegram và cơ chế truyền thông. PROFIBUS phức tạp hơn nhưng mang lại hiệu năng và độ tin cậy cao hơn, trong khi Modbus RTU đơn giản, dễ triển khai nhưng hạn chế trong các hệ thống lớn.
Việc lựa chọn giao thức phù hợp phụ thuộc vào yêu cầu hệ thống, nhưng hiểu rõ sự khác biệt này sẽ giúp bạn đưa ra quyết định chính xác hơn trong thiết kế và triển khai.
