Khi triển khai một hệ thống PROFIBUS ngoài thực tế, BKAII nhận thấy rất nhiều các bạn kỹ sư tập trung vào cấu hình PLC hoặc thiết bị mà bỏ qua một yếu tố nền tảng: topology mạng. Trong khi đó, chỉ cần thiết kế topology sai, toàn bộ hệ thống có thể gặp lỗi không ổn định, mất Slave ngẫu nhiên hoặc truyền thông chập chờn.

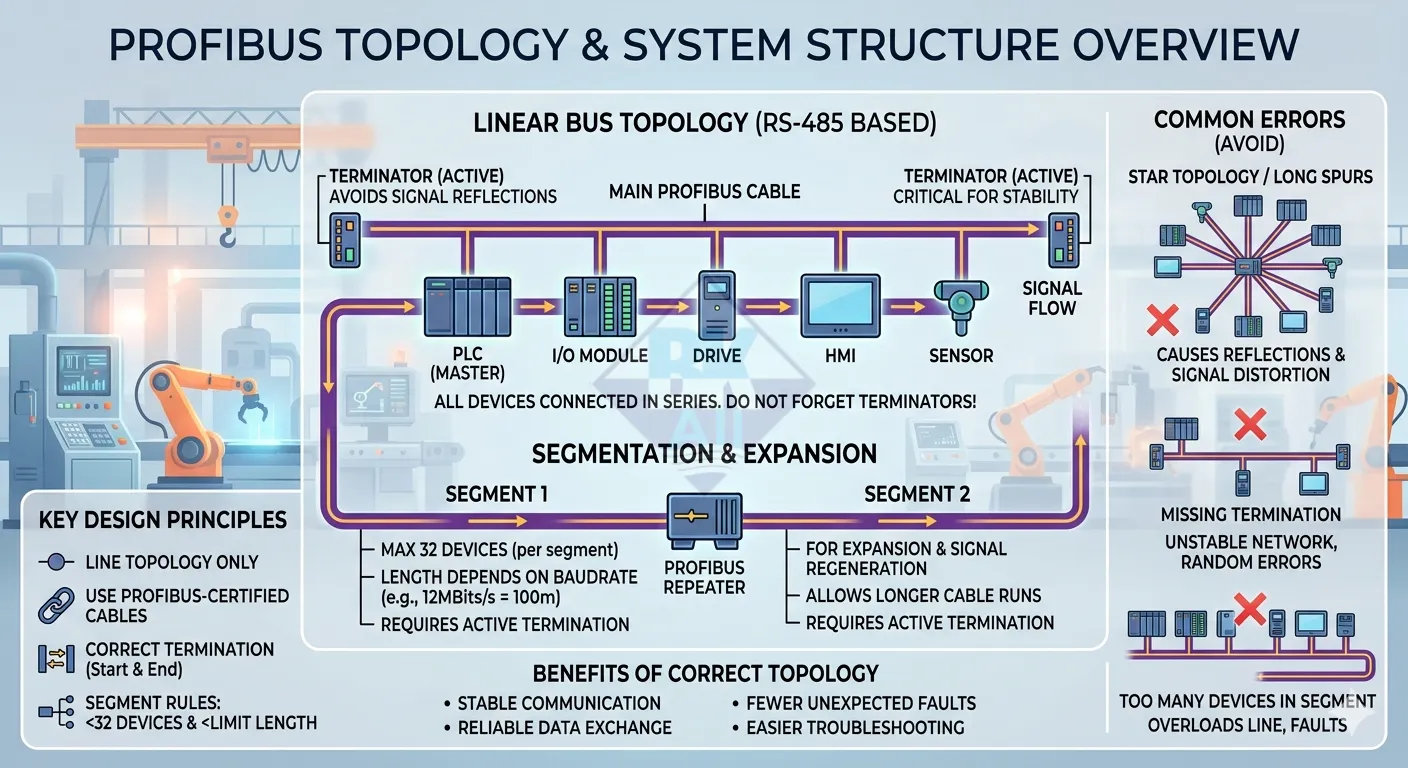

Topology PROFIBUS là gì? Cấu trúc bus và nguyên tắc thiết kế
Trong series PROFIBUS, chúng ta đã hiểu rõ cơ chế truyền thông và telegram. Bây giờ, chúng ta chuyển sang lớp vật lý – nơi quyết định trực tiếp đến độ ổn định hệ thống, được trình bày tổng quan trong thiết kế & đấu nối mạng PROFIBUS-DP.
Bài viết này sẽ giúp bạn hiểu rõ cách PROFIBUS tổ chức mạng vật lý, từ đó tránh những lỗi thiết kế rất phổ biến trong thực tế.
1. Topology PROFIBUS là gì?
Topology PROFIBUS là cách các thiết bị được kết nối với nhau trên mạng truyền thông. Không giống Ethernet có thể linh hoạt với star hoặc ring, PROFIBUS-DP được thiết kế tối ưu cho một dạng topology duy nhất: bus tuyến tính.
Điều này có nghĩa là tất cả thiết bị sẽ nối nối tiếp trên cùng một đường truyền, tạo thành một “xương sống” duy nhất cho toàn hệ thống.
2. Bus tuyến tính – nguyên tắc cốt lõi của PROFIBUS
Trong topology bus tuyến tính, tín hiệu được truyền từ thiết bị này sang thiết bị khác theo một đường thẳng, không có nhánh rẽ dài. Hai đầu của bus phải được kết thúc bằng termination để tránh phản xạ tín hiệu.
Đây là nguyên tắc quan trọng nhất trong thiết kế PROFIBUS. Nếu vi phạm, hệ thống có thể vẫn chạy nhưng sẽ xuất hiện lỗi ngẫu nhiên rất khó xác định.
Vì sao không được đấu dạng sao (star)?
Trong mạng RS-485, việc chia nhánh dạng sao sẽ tạo ra các điểm phản xạ tín hiệu, làm méo dạng sóng và gây lỗi truyền thông. Đây là lý do PROFIBUS không hỗ trợ topology star như Ethernet.
3. Segment PROFIBUS – chia mạng để mở rộng
Một mạng PROFIBUS không phải là một đường bus vô hạn. Nó được chia thành các segment, mỗi segment có giới hạn về số thiết bị và chiều dài.
Khi hệ thống lớn lên, bạn không thể chỉ kéo dài cáp mà cần chia thành nhiều segment để đảm bảo tín hiệu ổn định.
Giới hạn của một segment
Mỗi segment PROFIBUS thường giới hạn:
- Tối đa 32 thiết bị (bao gồm master và slave)
- Chiều dài phụ thuộc vào baudrate
Chi tiết về chiều dài theo tốc độ truyền bạn có thể xem trong bài thiết kế mạng PROFIBUS.
4. Repeater – mở rộng topology đúng cách
Khi cần mở rộng mạng vượt quá giới hạn của một segment, giải pháp đúng là sử dụng repeater. Repeater sẽ chia mạng thành các segment độc lập, đồng thời tái tạo tín hiệu để đảm bảo chất lượng truyền.
Khác với việc đấu nhánh trực tiếp, repeater giúp giữ nguyên topology bus và tránh các lỗi do phản xạ tín hiệu.
5. Các lỗi topology phổ biến trong thực tế
Trong quá trình triển khai, rất nhiều hệ thống gặp lỗi không phải do thiết bị mà do thiết kế topology sai ngay từ đầu.
Một số lỗi điển hình:
- Đấu dạng sao hoặc có nhánh dài
- Không bật termination đúng hai đầu
- Vượt quá số thiết bị trong một segment
- Kéo cáp quá chiều dài cho phép
Những lỗi này sẽ dẫn đến hiện tượng mất kết nối ngẫu nhiên, lỗi intermittent và rất khó chẩn đoán. Bạn có thể xem thêm cách xử lý trong phần xử lý lỗi PROFIBUS ngoài hiện trường.
Kết luận
Topology là nền tảng của toàn bộ hệ thống PROFIBUS. Một thiết kế đúng ngay từ đầu sẽ giúp hệ thống hoạt động ổn định, giảm thiểu lỗi và tiết kiệm rất nhiều thời gian xử lý sự cố.
Trong các bài tiếp theo của chủ đề Thiết kế và đấu nối mạng Profibus, chúng ta sẽ đi sâu hơn vào từng thành phần như cáp, termination và cách đấu nối thực tế để hoàn thiện một hệ thống PROFIBUS chuẩn công nghiệp.
