Trong một hệ thống PROFIBUS, cáp truyền thông không chỉ đơn thuần là dây dẫn tín hiệu mà chính là nền tảng quyết định chất lượng truyền dữ liệu. Rất nhiều lỗi “khó hiểu” ngoài hiện trường thực chất lại bắt nguồn từ việc chọn sai hoặc sử dụng cáp không đúng chuẩn.
Chuẩn cáp PROFIBUS là gì? Cách lựa chọn đúng trong thực tế
Trong series PROFIBUS, phần thiết kế & đấu nối mạng đã đề cập đến vai trò của cáp. Trong bài này, chúng ta sẽ đi sâu hơn vào tiêu chuẩn cáp PROFIBUS và cách lựa chọn phù hợp cho từng hệ thống.
1. Vì sao cáp PROFIBUS quan trọng?
PROFIBUS hoạt động trên nền RS-485, sử dụng truyền tín hiệu vi sai tốc độ cao. Điều này khiến tín hiệu rất nhạy với các yếu tố như trở kháng, nhiễu điện từ và suy hao trên đường truyền.
Nếu sử dụng cáp không đúng chuẩn, hệ thống có thể gặp các hiện tượng:
- Lỗi truyền thông ngẫu nhiên
- Mất Slave không rõ nguyên nhân
- Hoạt động không ổn định khi tăng baudrate
Những lỗi này thường rất khó debug vì không xuất hiện liên tục.
2. Chuẩn cáp PROFIBUS Type A
Trong thực tế, PROFIBUS-DP sử dụng chủ yếu loại cáp chuẩn Type A. Đây là loại cáp được thiết kế tối ưu cho truyền thông tốc độ cao và khoảng cách xa.
2.1. Cấu trúc cáp

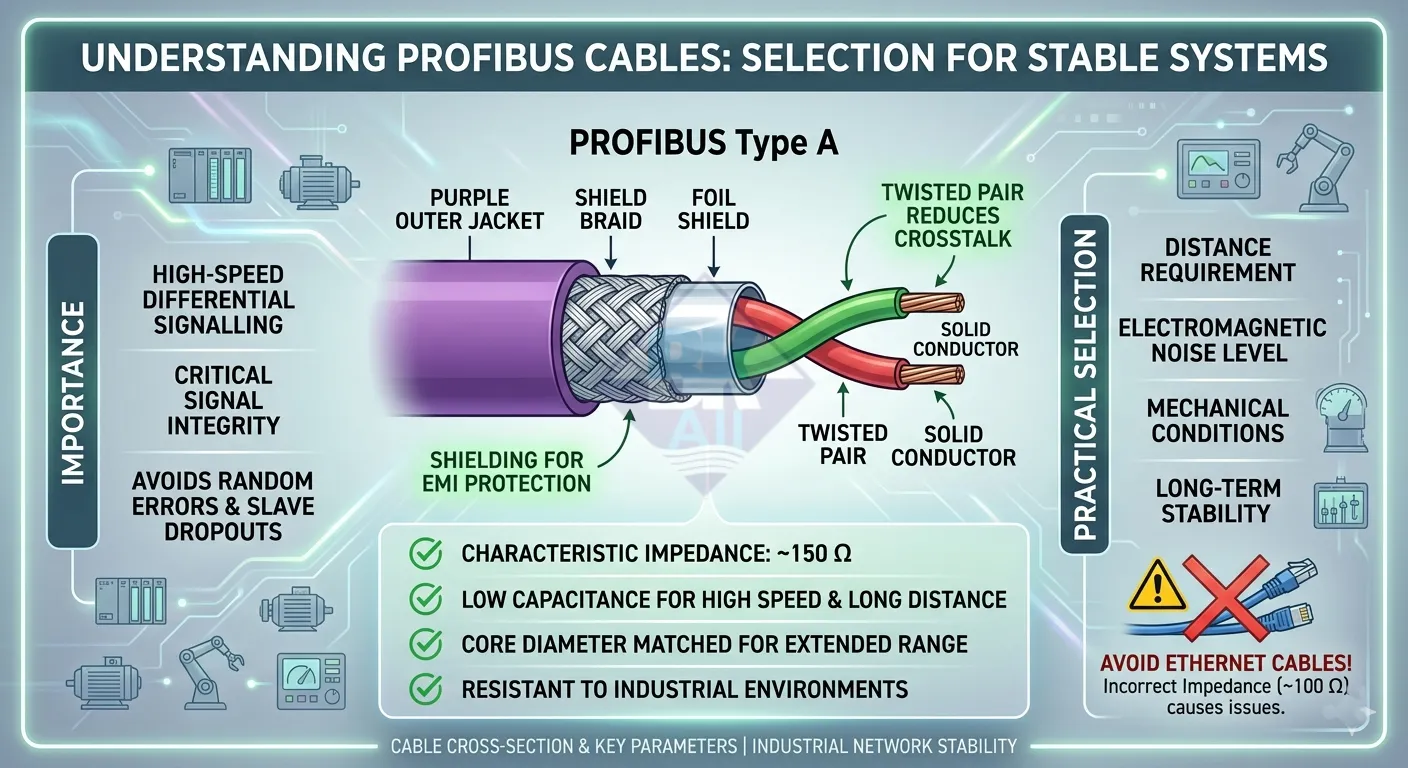

Cáp PROFIBUS Type A có các đặc điểm:
- 2 lõi xoắn (twisted pair) giúp giảm nhiễu
- Lớp shield bao quanh để chống EMI
- Vỏ ngoài chịu môi trường công nghiệp
2.2. Thông số kỹ thuật quan trọng
Một số thông số tiêu chuẩn:
- Trở kháng đặc trưng: ~150 Ω
- Điện dung thấp (giảm suy hao tín hiệu)
- Đường kính lõi phù hợp cho truyền xa
Chính trở kháng 150 Ω là yếu tố quan trọng giúp phối hợp với termination để tránh phản xạ tín hiệu, như đã đề cập trong bài topology PROFIBUS.
3. Có nên dùng cáp Ethernet thay cho PROFIBUS?
Đây là một sai lầm phổ biến trong thực tế triển khai, đặc biệt khi thiếu vật tư.
Không nên sử dụng cáp Ethernet cho PROFIBUS
Nguyên nhân:
- Trở kháng khác (Ethernet ~100 Ω)
- Không tối ưu cho RS-485
- Dễ gây lỗi khi tốc độ cao
Trong một số trường hợp hệ thống nhỏ, cáp Ethernet vẫn có thể “chạy được”, nhưng sẽ tiềm ẩn rủi ro lớn về lâu dài.
4. Shield và chống nhiễu trong cáp PROFIBUS
Một trong những điểm quan trọng của cáp PROFIBUS là lớp shield chống nhiễu. Trong môi trường công nghiệp, nhiễu điện từ từ biến tần, motor hoặc nguồn điện có thể ảnh hưởng mạnh đến tín hiệu.
Shield cần được nối đất đúng cách để phát huy hiệu quả. Nếu không, nó có thể trở thành nguồn gây nhiễu thay vì bảo vệ tín hiệu.
Chi tiết về chống nhiễu sẽ được phân tích sâu hơn trong bài về xử lý lỗi PROFIBUS ngoài hiện trường.
5. Cách lựa chọn cáp PROFIBUS trong thực tế
Việc lựa chọn cáp không chỉ dựa vào tiêu chuẩn mà còn phụ thuộc vào môi trường triển khai.
Một số yếu tố cần xem xét:
- Khoảng cách truyền
- Môi trường nhiễu (biến tần, motor)
- Điều kiện cơ khí (rung, nhiệt độ)
- Yêu cầu về độ ổn định lâu dài
Trong các hệ thống lớn hoặc môi trường nhiễu cao, có thể cân nhắc sử dụng giải pháp chuyển sang cáp quang để đảm bảo cách ly hoàn toàn, như đã trình bày trong bài PROFIBUS qua cáp quang.
Kết luận
Cáp PROFIBUS không phải là một thành phần “phụ”, mà là yếu tố cốt lõi quyết định chất lượng truyền thông. Việc lựa chọn đúng chuẩn ngay từ đầu sẽ giúp hệ thống hoạt động ổn định, giảm thiểu lỗi và tiết kiệm chi phí bảo trì.
Trong các bài tiếp theo, chúng ta sẽ đi sâu hơn vào termination và cách đấu nối thực tế để hoàn thiện hệ thống PROFIBUS một cách chuẩn chỉnh nhất.
