Termination PROFIBUS là gì? Cách đấu điện trở cuối đúng chuẩn tránh lỗi truyền thông

Trong hệ thống PROFIBUS-DP, một trong những lỗi phổ biến nhưng lại rất khó chẩn đoán là lỗi do cấu hình termination không đúng. Việc đấu điện trở cuối (termination) không chỉ là yêu cầu “nên có” mà là yếu tố bắt buộc để đảm bảo tín hiệu truyền ổn định, tránh phản xạ và nhiễu trên đường truyền RS-485.

Trong bài viết này, chúng ta sẽ phân tích chi tiết nguyên lý termination PROFIBUS, cách đấu đúng chuẩn, các lỗi thường gặp và kinh nghiệm thực tế triển khai trong nhà máy.

1. Termination PROFIBUS là gì?

Termination PROFIBUS là việc sử dụng điện trở cuối (terminating resistor) tại hai đầu của segment mạng để hấp thụ tín hiệu, tránh hiện tượng phản xạ sóng trên đường truyền.

Do PROFIBUS sử dụng chuẩn truyền thông RS-485 với dạng tín hiệu vi sai tốc độ cao, nếu không có termination, tín hiệu khi đến cuối đường dây sẽ bị phản xạ ngược lại, gây méo dạng tín hiệu và làm sai lệch dữ liệu.

2. Nguyên lý hoạt động của termination

2.1 Hiện tượng phản xạ tín hiệu

Khi tín hiệu truyền trên cáp PROFIBUS đến điểm cuối mà không được hấp thụ, nó sẽ bị phản xạ ngược lại giống như sóng trong đường ống. Điều này tạo ra nhiễu chồng lấn (signal interference), đặc biệt nghiêm trọng ở tốc độ cao (≥ 1.5 Mbps).

2.2 Mạch termination tiêu chuẩn

Termination PROFIBUS tiêu chuẩn bao gồm:

• 2 điện trở 390Ω nối từ A và B lên nguồn 5V
• 1 điện trở 220Ω nối giữa A và B

Cấu trúc này vừa giúp hấp thụ tín hiệu, vừa đảm bảo mức điện áp bias ổn định khi đường truyền ở trạng thái idle.

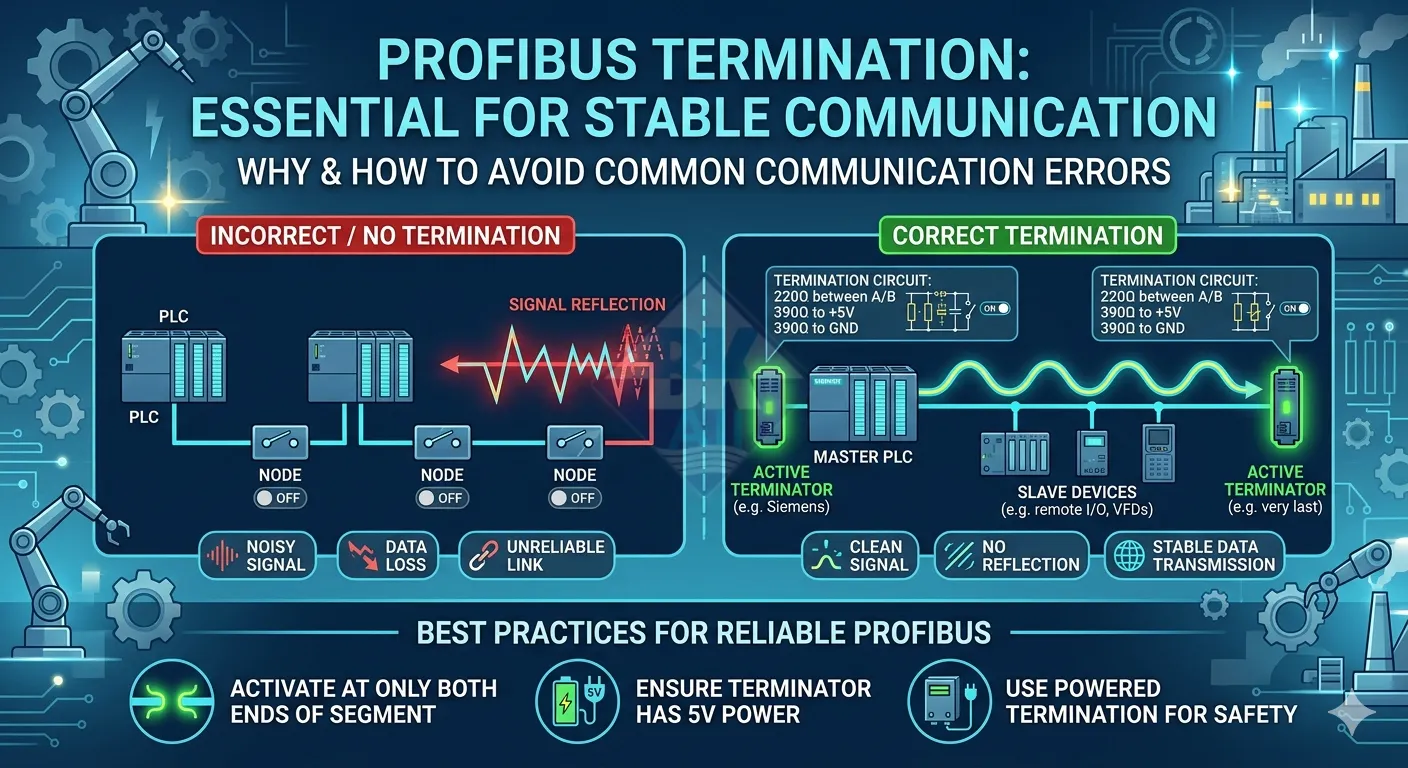

3. Quy tắc đấu termination PROFIBUS đúng chuẩn

3.1 Chỉ đấu ở hai đầu segment

Nguyên tắc quan trọng nhất:

• Chỉ bật termination tại 2 thiết bị ở hai đầu segment
• Tất cả thiết bị ở giữa phải tắt termination
• Xem thêm Cấu Hình Và Nguyên Tắc Cài Đặt Switch Điện Trở

3.2 Termination phải luôn có nguồn

Điểm cực kỳ quan trọng nhưng hay bị bỏ qua:

• Termination PROFIBUS cần nguồn 5V để hoạt động
• Nếu thiết bị bị tắt nguồn → termination không còn tác dụng

Đây là lý do trong thực tế nên sử dụng đầu nối PROFIBUS có tích hợp switch termination và cấp nguồn riêng.

3.3 Không chia nhánh (stub line)

Termination chỉ hoạt động đúng khi topology là bus tuyến tính. Nếu có nhánh rẽ dài, tín hiệu vẫn bị phản xạ tại các nhánh này, dù đã đấu termination đúng.

Bạn có thể xem thêm về cấu trúc mạng tại: Topology PROFIBUS – Cấu trúc bus & segment

4. Các lỗi termination PROFIBUS thường gặp

4.1 Quên bật termination

Hệ thống vẫn có thể chạy ở tốc độ thấp nhưng sẽ lỗi ngẫu nhiên khi tăng tốc độ hoặc khi tải lớn.

4.2 Bật termination ở nhiều điểm

Việc bật nhiều termination sẽ làm giảm trở kháng toàn mạng, gây suy hao tín hiệu và lỗi truyền thông.

4.3 Thiết bị đầu cuối bị mất nguồn

Đây là lỗi cực kỳ nguy hiểm trong vận hành:

• PLC vẫn chạy nhưng slave cuối bị tắt
• Termination mất tác dụng → toàn mạng lỗi

4.4 Dùng sai loại đầu nối

Một số đầu nối giá rẻ không có mạch termination đúng chuẩn, gây mất ổn định tín hiệu.

5. Kinh nghiệm triển khai thực tế

Trong các dự án thực tế, để đảm bảo hệ thống PROFIBUS hoạt động ổn định lâu dài, nên áp dụng các nguyên tắc sau:

• Sử dụng đầu nối PROFIBUS có công tắc termination
• Đánh dấu rõ thiết bị đầu và cuối segment
• Kiểm tra termination khi bảo trì hệ thống
• Tránh đặt thiết bị đầu cuối ở vị trí dễ mất nguồn

6. Kết luận

Termination PROFIBUS là yếu tố nhỏ nhưng có ảnh hưởng rất lớn đến độ ổn định của toàn bộ hệ thống. Việc hiểu đúng nguyên lý và triển khai đúng kỹ thuật sẽ giúp tránh được nhiều lỗi khó chẩn đoán, đặc biệt trong các hệ thống chạy tốc độ cao và yêu cầu độ tin cậy lớn.
