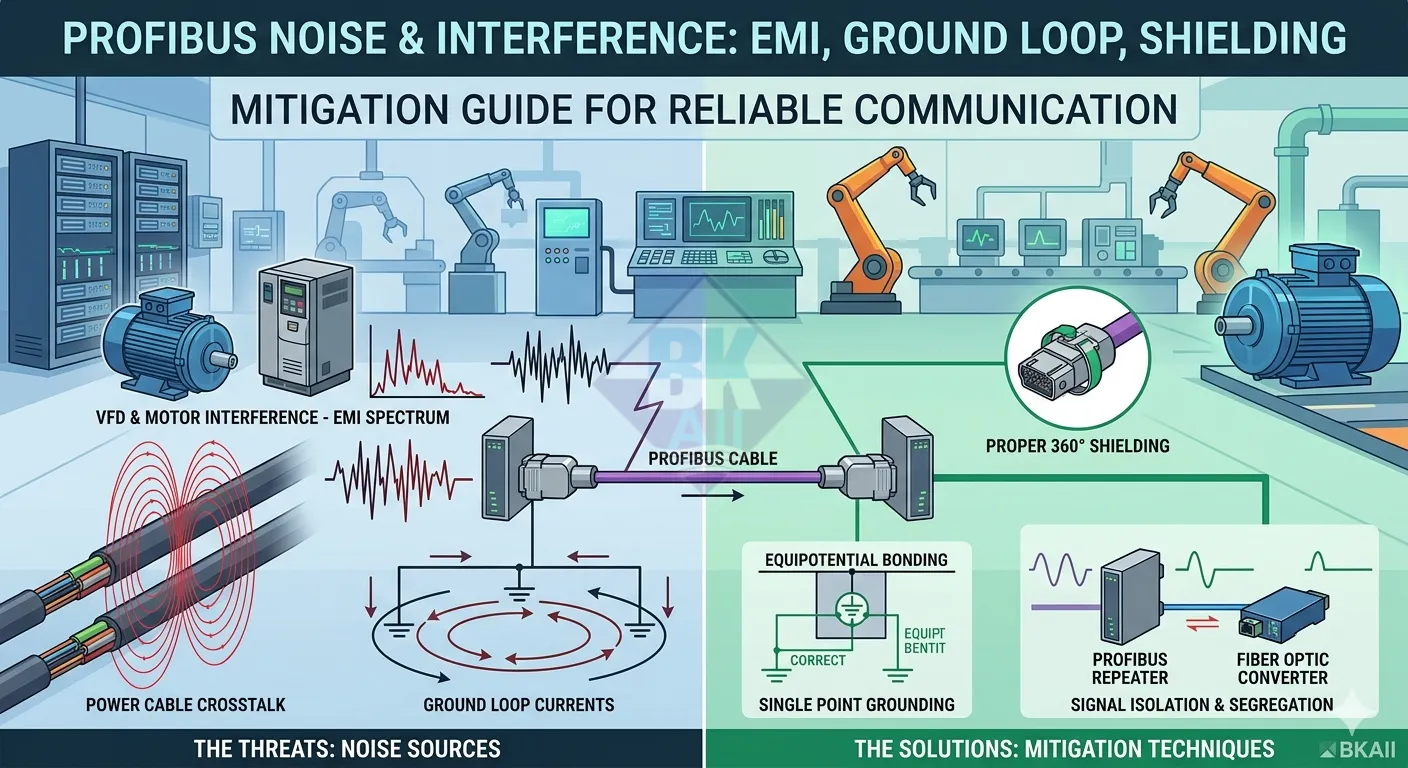

Nhiễu & chống nhiễu PROFIBUS: EMI, Ground loop, Shielding và cách xử lý triệt để

Trong các hệ thống PROFIBUS thực tế, hơn 70% lỗi truyền thông không đến từ cấu hình phần mềm mà đến từ nhiễu điện từ (EMI), nối đất sai hoặc shielding không đúng kỹ thuật. Đây là nguyên nhân khiến hệ thống chạy không ổn định, lỗi ngẫu nhiên và rất khó chẩn đoán.

Bài viết này BKAII sẽ cùng các bạn đi sâu vào 3 yếu tố cốt lõi: EMI, ground loop và shielding – cùng với cách triển khai đúng chuẩn để đảm bảo hệ thống PROFIBUS hoạt động ổn định lâu dài.

1. EMI – Nhiễu điện từ trong hệ thống PROFIBUS

1.1 EMI là gì và ảnh hưởng như thế nào?

EMI (Electromagnetic Interference) là nhiễu điện từ phát sinh từ các thiết bị điện công suất lớn. Trong hệ thống PROFIBUS sử dụng tín hiệu vi sai tốc độ cao, EMI có thể làm sai lệch tín hiệu, gây lỗi CRC, mất gói tin hoặc mất kết nối hoàn toàn.

1.2 Nguồn gây nhiễu phổ biến

• Biến tần (VFD) – nguồn nhiễu lớn nhất do switching PWM
• Motor công suất lớn – đặc biệt khi khởi động/dừng
• Cáp nguồn 3 pha – mang dòng lớn, tạo trường điện từ mạnh
• Contactor, relay – gây nhiễu xung (spike)

1.3 Biểu hiện lỗi do EMI

• Lỗi truyền thông ngẫu nhiên (intermittent)
• Thiết bị thỉnh thoảng mất kết nối rồi tự recover
• Lỗi tăng khi motor chạy hoặc tải tăng

2. Ground loop – “kẻ giết mạng thầm lặng”

2.1 Ground loop là gì?

Ground loop xảy ra khi có nhiều điểm nối đất với điện thế khác nhau trong hệ thống, tạo thành dòng vòng chạy qua lớp shield hoặc dây mass. Dòng này gây nhiễu trực tiếp lên tín hiệu truyền thông.

2.2 Nguyên nhân phổ biến

• Các tủ điện ở xa nhau, chênh lệch điện thế đất
• Nối đất nhiều điểm không kiểm soát
• Dây mass không đúng chuẩn

2.3 Hậu quả thực tế

• Nhiễu liên tục dù đã dùng cáp chuẩn
• Lỗi khó đo bằng thiết bị thông thường
• Có thể làm hỏng cổng truyền thông nếu dòng lớn

2.4 Cách xử lý ground loop

• Thiết kế hệ thống nối đất dạng “single point grounding”
• Đảm bảo equipotential bonding giữa các tủ
• Sử dụng repeater hoặc fiber để cách ly điện

3. Shielding – tuyến phòng thủ quan trọng nhất

3.1 Vai trò của shielding

Shield (lớp chống nhiễu) giúp bảo vệ tín hiệu khỏi nhiễu bức xạ từ môi trường bên ngoài. Tuy nhiên, shielding chỉ hiệu quả khi được đấu đúng kỹ thuật.

3.2 Nguyên tắc đấu shield đúng chuẩn

• Nối shield 360° vào vỏ connector (không dùng dây nhỏ “đuôi heo”)
• Tiếp xúc kim loại tốt với housing
• Không cắt bỏ shield tại bất kỳ điểm nào

3.3 Các lỗi shielding thường gặp

• Nối shield kiểu pigtail → giảm hiệu quả chống nhiễu
• Không nối shield → hệ thống cực kỳ nhạy với EMI
• Nối sai điểm → gây ground loop

4. Kết hợp giải pháp chống nhiễu hiệu quả

Trong thực tế, chống nhiễu PROFIBUS không thể giải quyết bằng một giải pháp đơn lẻ mà cần kết hợp đồng thời:

• Đi dây đúng topology và khoảng cách (tránh chạy song song cáp nguồn)
• Sử dụng cáp PROFIBUS chuẩn có shield chất lượng cao
• Đấu termination đúng (tránh phản xạ tín hiệu)
• Sử dụng repeater để cô lập nhiễu
• Dùng fiber trong môi trường nhiễu cực mạnh

Chi tiết về wiring và termination: Hướng dẫn đấu dây PROFIBUS
Termination PROFIBUS

5. Góc nhìn thực tế: vì sao lỗi nhiễu rất khó xử lý?

Lỗi nhiễu thường không xuất hiện liên tục mà phụ thuộc vào trạng thái tải, thời điểm vận hành hoặc điều kiện môi trường. Điều này khiến việc chẩn đoán trở nên khó khăn nếu không có kinh nghiệm thực tế.

Để xử lý triệt để, cần tiếp cận theo checklist từng bước từ vật lý đến cấu hình. Bạn có thể tham khảo quy trình chi tiết tại: Checklist xử lý lỗi PROFIBUS ngoài hiện trường

6. Kết luận

EMI, ground loop và shielding là ba yếu tố quyết định độ ổn định của mạng PROFIBUS trong môi trường công nghiệp. Hiểu đúng và triển khai đúng ngay từ đầu sẽ giúp tránh được phần lớn lỗi khó chịu và tốn kém trong vận hành.
