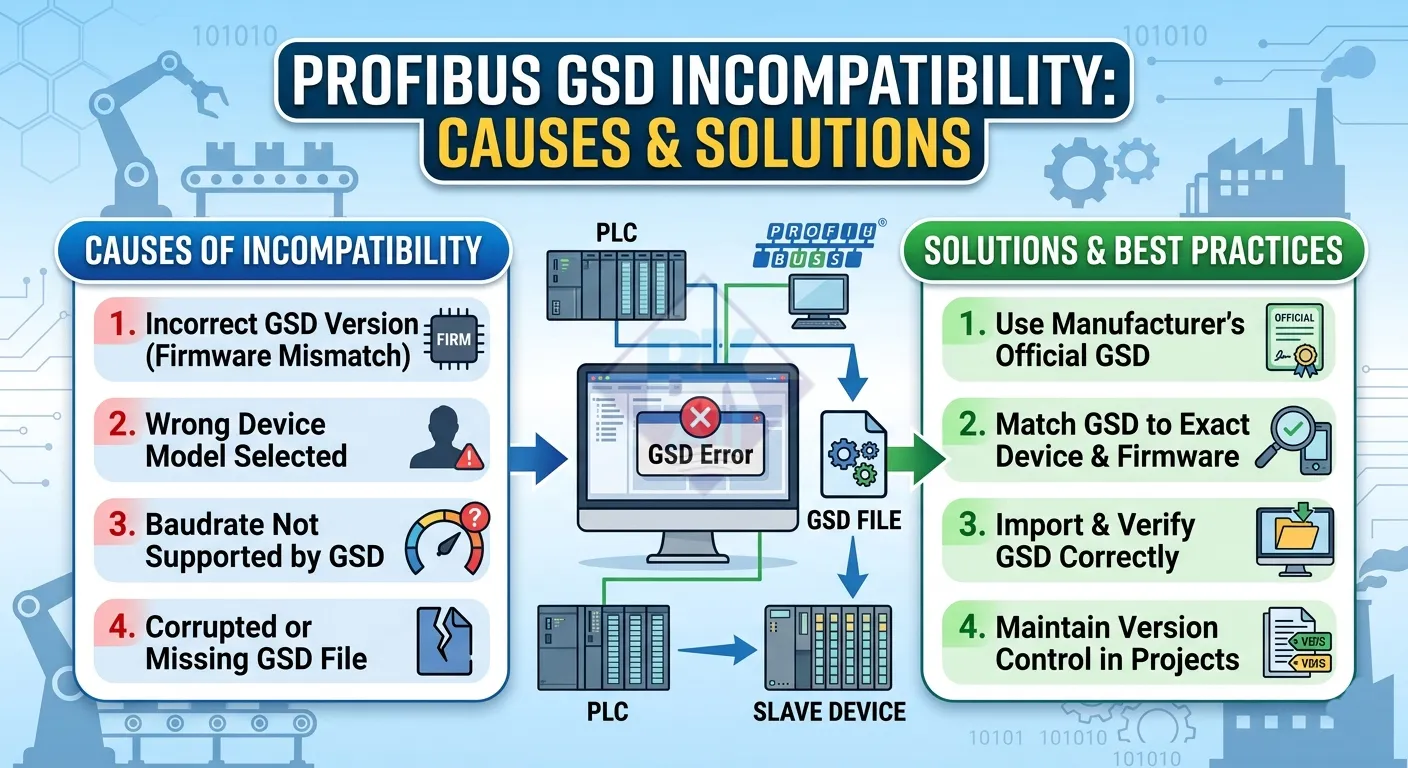

Lỗi GSD PROFIBUS không tương thích – Nguyên nhân & cách xử lý
Trong quá trình cấu hình PROFIBUS, file GSD (General Station Description) đóng vai trò như “bản mô tả kỹ thuật” của thiết bị. Nếu sử dụng sai hoặc không tương thích GSD, PLC sẽ không thể cấu hình hoặc giao tiếp đúng với slave.
Theo tiêu chuẩn PROFIBUS, GSD chứa toàn bộ thông tin về khả năng truyền thông, tham số và giới hạn thiết bị, giúp PLC nhận diện và cấu hình chính xác thiết bị trên mạng.
Bài viết thuộc Checklist xử lý lỗi PROFIBUS ngoài hiện trường.
1. File GSD PROFIBUS là gì?
GSD là file ASCII do nhà sản xuất cung cấp, mô tả đầy đủ đặc tính truyền thông của thiết bị như:
- Vendor ID, Device ID
- Baudrate hỗ trợ
- Module I/O
- Tham số cấu hình
- Thông tin diagnostic
Xem chi tiết tại: File GSD PROFIBUS là gì
2. Dấu hiệu nhận biết lỗi GSD không tương thích
2.1 Không tìm thấy thiết bị trong Hardware Catalog
Sau khi import GSD, thiết bị không xuất hiện trong danh sách → có thể file sai hoặc chưa đúng phiên bản.
2.2 PLC báo lỗi cấu hình (Configuration Fault)
Thiết bị được thêm vào nhưng không hoạt động do tham số cấu hình không khớp với thiết bị thực tế.
2.3 Không vào được Data Exchange
Slave được nhận diện nhưng không thể trao đổi dữ liệu do mismatch thông số truyền thông.
2.4 Lỗi sau khi thay thiết bị hoặc upgrade firmware
Thiết bị mới hoặc firmware mới có thể yêu cầu GSD khác → gây lỗi nếu vẫn dùng file cũ.
3. Nguyên nhân gây lỗi GSD PROFIBUS
3.1 Sử dụng sai phiên bản GSD
Mỗi thiết bị có thể có nhiều phiên bản GSD tương ứng với firmware khác nhau. Nếu không khớp, PLC sẽ cấu hình sai thiết bị.
Theo guideline của PROFIBUS, GSD phải tương ứng với đúng ID và version thiết bị, nếu không một số chức năng sẽ không hoạt động.
3.2 Dùng GSD của thiết bị khác (nhầm model)
Các thiết bị cùng hãng nhưng khác model có thể có GSD khác nhau. Việc dùng nhầm file sẽ dẫn đến lỗi mapping hoặc communication.
3.3 GSD không hỗ trợ baudrate hiện tại
Một số GSD chỉ khai báo các baudrate nhất định. Nếu PLC cấu hình tốc độ ngoài phạm vi này, thiết bị sẽ không hoạt động.
Xem thêm: Lỗi baudrate PROFIBUS
3.4 GSD bị lỗi hoặc chưa import đúng cách
Nếu file GSD bị lỗi hoặc chưa được import đúng vào TIA Portal/STEP7, PLC sẽ không nhận diện được thiết bị.
Xem hướng dẫn: Import GSD vào TIA Portal
4. Cách kiểm tra nhanh tại hiện trường
- Kiểm tra đúng model và firmware thiết bị
- So sánh với version GSD đang dùng
- Import lại GSD từ hãng
- Kiểm tra baudrate và tham số cấu hình
- Download lại cấu hình PLC
5. Cách xử lý triệt để
- Luôn sử dụng GSD chính hãng từ nhà sản xuất
- Đảm bảo đúng version firmware
- Không dùng GSD “gần giống”
- Lưu trữ và quản lý version GSD trong dự án
6. Kết luận
Lỗi GSD PROFIBUS không tương thích là lỗi cấu hình phổ biến nhưng dễ bị nhầm với lỗi phần cứng. Việc hiểu đúng vai trò của GSD sẽ giúp bạn cấu hình hệ thống chính xác và tránh downtime không cần thiết.
