Lỗi baudrate PROFIBUS – Nguyên nhân, dấu hiệu & cách xử lý nhanh

Trong hệ thống PROFIBUS, tất cả các thiết bị trên cùng một bus phải hoạt động ở cùng một tốc độ truyền (baudrate). Khi xảy ra lỗi baudrate mismatch, các thiết bị không thể giao tiếp với nhau, dẫn đến mất kết nối hoặc lỗi truyền thông toàn mạng.

Bài viết này thuộc Checklist xử lý lỗi PROFIBUS ngoài hiện trường, giúp bạn nhanh chóng xác định và xử lý lỗi tại hiện trường.

1. Baudrate PROFIBUS là gì?

Baudrate là tốc độ truyền dữ liệu trên bus PROFIBUS, thường dao động từ 9.6 kbps đến 12 Mbps. Master sẽ thiết lập tốc độ truyền và tất cả slave phải đồng bộ theo tốc độ này.

Tốc độ truyền ảnh hưởng trực tiếp đến:

• Thời gian đáp ứng hệ thống
• Khoảng cách truyền tối đa
• Độ ổn định tín hiệu

Xem chi tiết tại: Baudrate và khoảng cách PROFIBUS

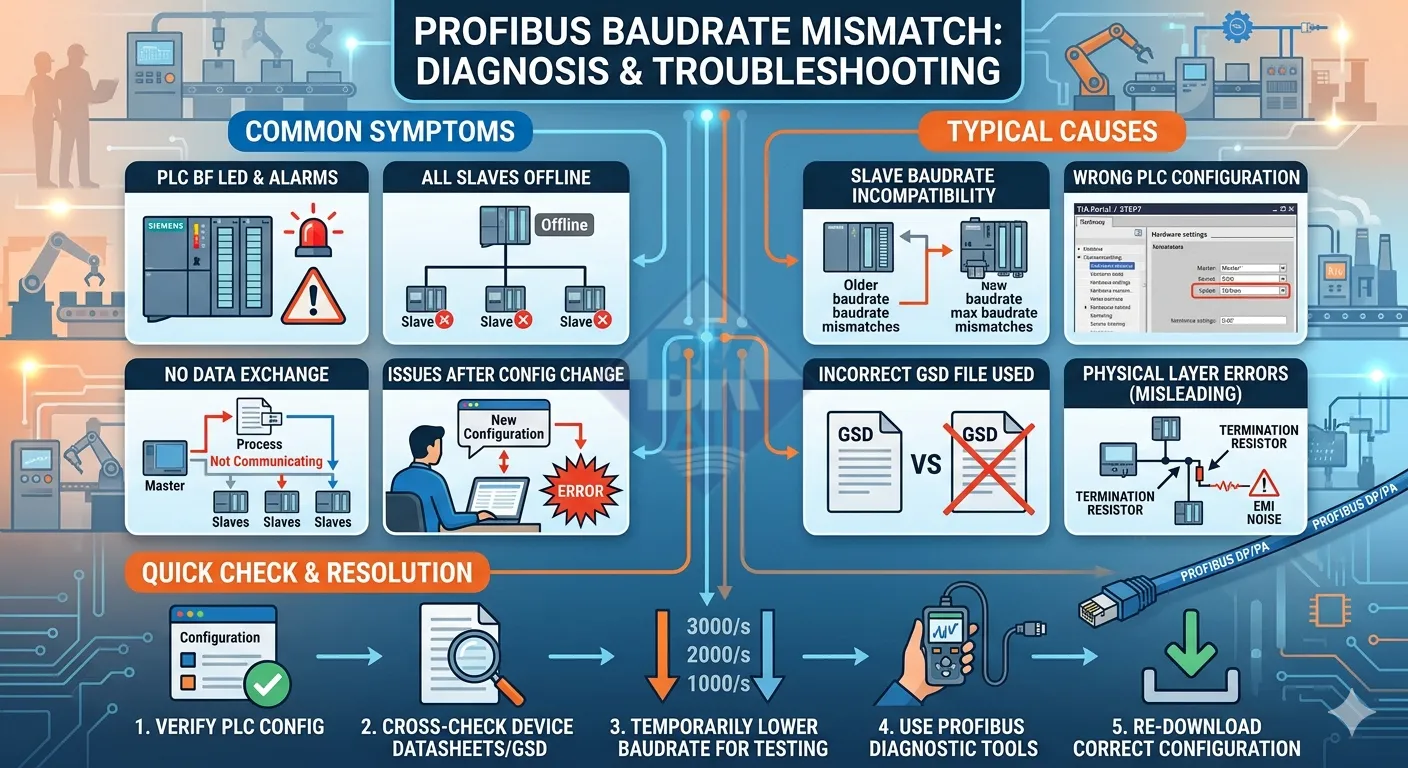

2. Dấu hiệu nhận biết lỗi baudrate mismatch

Lỗi baudrate mismatch là một trong những lỗi “cấu hình nhưng biểu hiện như lỗi phần cứng”. Nguyên nhân là do các thiết bị không cùng tốc độ truyền nên không thể giải mã frame dữ liệu, dẫn đến thất bại ngay từ lớp vật lý và liên kết dữ liệu.

Để nhận biết chính xác, cần quan sát hành vi của hệ thống trong quá trình khởi tạo truyền thông (bus startup) và trạng thái hoạt động của slave.

2.1 PLC báo lỗi BF ngay khi chuyển sang RUN

Ngay khi PLC chuyển sang chế độ RUN, master bắt đầu gửi telegram để dò tìm và khởi tạo kết nối với các slave. Tuy nhiên, nếu baudrate không khớp, các slave sẽ không thể giải mã tín hiệu nhận được.

Hệ quả:

• Slave không phản hồi lại master
• Master không hoàn thành quá trình khởi tạo bus
• PLC báo lỗi BF (Bus Fault) gần như ngay lập tức

Đây là dấu hiệu đặc trưng vì lỗi xuất hiện ngay từ thời điểm hệ thống bắt đầu truyền thông, không phụ thuộc vào tải hay môi trường.

2.2 Tất cả slave không online (offline toàn bộ)

Khác với lỗi cáp hoặc lỗi một thiết bị riêng lẻ, baudrate mismatch thường khiến toàn bộ slave không online.

Nguyên nhân là do tất cả các slave đều “nghe” tín hiệu ở một tốc độ khác với master, dẫn đến:

• Không nhận diện được start frame
• Không decode được dữ liệu
• Không phản hồi lại master

Trong phần mềm (TIA Portal / STEP7), bạn sẽ thấy toàn bộ slave ở trạng thái “Not reachable” hoặc “Offline”.

2.3 Không thể vào trạng thái Data Exchange

Trong chu trình truyền thông PROFIBUS, một slave phải trải qua các bước:

• Parameterization (thiết lập tham số)
• Configuration (cấu hình I/O)
• Data Exchange (trao đổi dữ liệu)

Khi baudrate không khớp:

• Slave không nhận được telegram parameterization
• Không xác nhận cấu hình từ master
• Không thể chuyển sang trạng thái Data Exchange

Một số trường hợp hiếm, slave có thể được “detect” nhưng vẫn không trao đổi dữ liệu, gây nhầm lẫn với lỗi GSD hoặc lỗi mapping.

2.4 Lỗi xuất hiện ngay sau khi thay đổi cấu hình

Đây là dấu hiệu mang tính “manh mối” rất quan trọng. Nếu hệ thống đang chạy ổn định nhưng sau khi:

• Thay đổi baudrate trong PLC
• Thêm hoặc thay thế slave mới
• Import lại file GSD

→ hệ thống đột ngột mất truyền thông, thì khả năng cao là lỗi baudrate mismatch.

Nguyên nhân sâu xa:

• Thiết bị mới không hỗ trợ tốc độ hiện tại
• GSD cấu hình sai tốc độ mặc định
• Chưa download cấu hình mới xuống PLC

Dấu hiệu này giúp phân biệt rõ lỗi cấu hình với lỗi vật lý (cáp, termination, nhiễu).

3. Nguyên nhân gây lỗi baudrate PROFIBUS

3.1 Slave không hỗ trợ baudrate cấu hình

Một số thiết bị cũ chỉ hỗ trợ tốc độ thấp. Nếu PLC cấu hình tốc độ cao hơn, slave sẽ không thể giao tiếp.

3.2 Cấu hình sai trong PLC (TIA Portal / STEP7)

Baudrate được thiết lập trong cấu hình hardware. Nếu cấu hình không đúng hoặc không download lại, hệ thống sẽ không đồng bộ.

Xem thêm: Import GSD vào TIA Portal

3.3 Lỗi GSD không tương thích

File GSD quy định các thông số truyền thông của thiết bị. Nếu dùng sai GSD, baudrate có thể bị cấu hình sai.

Tham khảo: File GSD PROFIBUS là gì

3.4 Lỗi vật lý gây hiểu nhầm baudrate

Trong một số trường hợp, lỗi termination hoặc nhiễu EMI có thể làm tín hiệu bị méo, khiến thiết bị không nhận diện đúng tốc độ truyền.

Xem thêm: Lỗi termination PROFIBUS

4. Cách kiểm tra nhanh tại hiện trường

1. Kiểm tra baudrate trong cấu hình PLC
2. Đối chiếu với tài liệu thiết bị (datasheet, GSD)
3. Giảm baudrate xuống mức thấp để test
4. Ngắt từng thiết bị để kiểm tra tương thích
5. Sử dụng tool chuẩn đoán PROFIBUS

5. Cách xử lý triệt để

• Đảm bảo tất cả thiết bị hỗ trợ cùng baudrate
• Thiết lập đúng trong PLC và download lại
• Sử dụng đúng file GSD
• Kiểm tra lại toàn bộ mạng sau khi thay đổi

6. Kết luận

Lỗi baudrate PROFIBUS là lỗi cấu hình phổ biến nhưng dễ khắc phục nếu nắm rõ nguyên lý. Việc kiểm tra đồng bộ tốc độ truyền là bước quan trọng giúp hệ thống hoạt động ổn định.

Xem toàn bộ series: PROFIBUS Hub
