1/4 UL, 1/8 UL là gì? Cách tăng số node trên RS485

Khi tìm hiểu về giới hạn của RS485, bạn sẽ thường thấy các thuật ngữ như 1 Unit Load (UL), 1/2 UL, 1/4 UL hoặc 1/8 UL. Đây chính là yếu tố quyết định số lượng thiết bị tối đa có thể kết nối trên một bus RS485.

Tuy nhiên, rất nhiều tài liệu chỉ dừng lại ở con số “32 thiết bị”, mà không giải thích rõ bản chất của Unit Load. Bài viết này sẽ giúp bạn hiểu đúng và biết cách thiết kế hệ thống RS485 tối ưu.

Unit Load (UL) trong RS485 là gì?

Unit Load (UL) là đơn vị đo mức tải điện mà một thiết bị tạo ra trên bus RS485. Mỗi thiết bị kết nối vào đường truyền sẽ “tiêu thụ” một phần tải này.

Theo tiêu chuẩn RS485:

1 bus RS485 tối đa = 32 Unit Load

👉 Đây chính là nguồn gốc của con số “32 thiết bị” mà chúng ta thường thấy. Xem thêm Giới hạn RS485 và Modbus RTU: 32 hay 247 thiết bị?

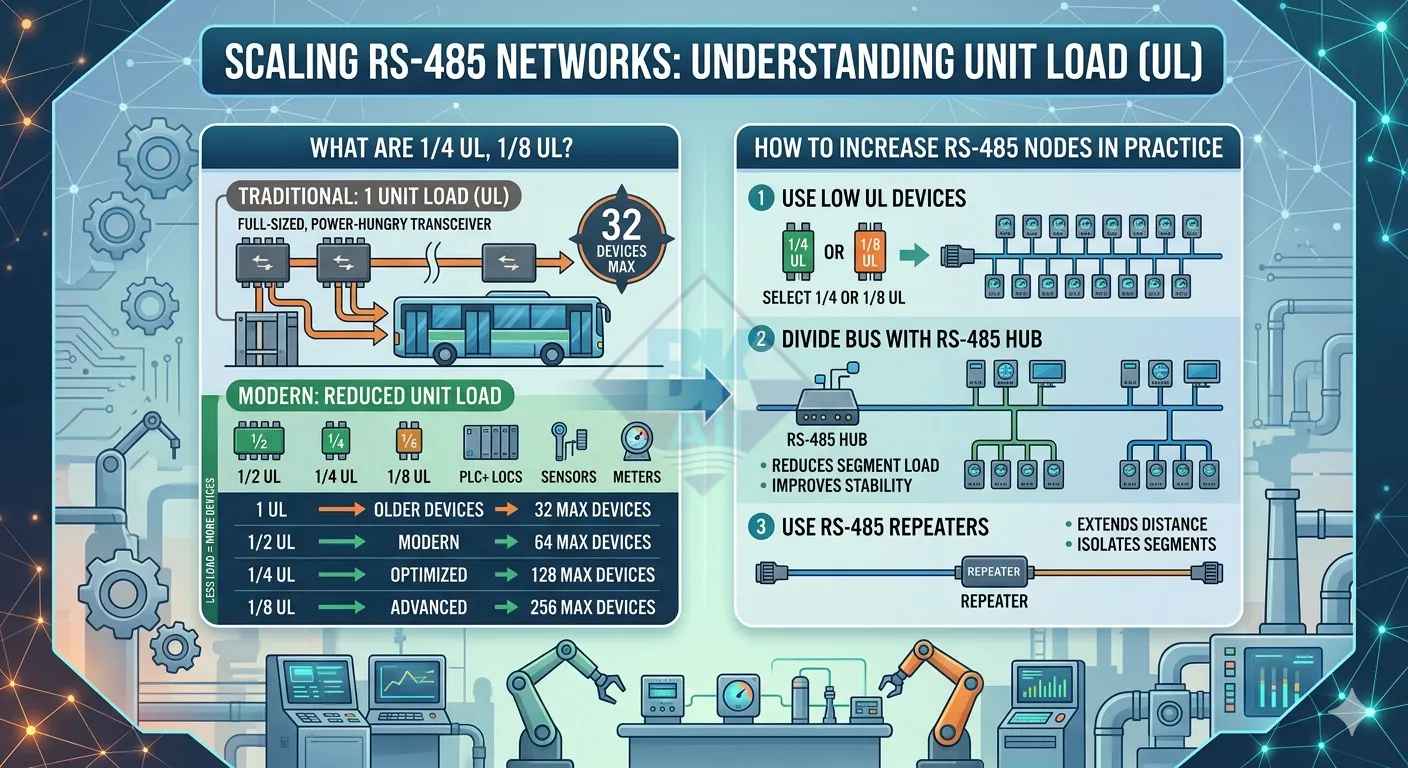

1/4 UL, 1/8 UL là gì?

Các thiết bị hiện đại được thiết kế với mức tải thấp hơn:

• 1 UL → thiết bị truyền thống
• 1/2 UL → tải bằng 50%
• 1/4 UL → tải bằng 25%
• 1/8 UL → tải bằng 12.5%

👉 Điều này cho phép tăng số lượng thiết bị trên cùng một bus.

Tính toán số node tối đa trên RS485

👉 Đây là lý do tại sao trong thực tế, hệ thống RS485 có thể chạy vượt xa con số 32 thiết bị.

Cách tăng số node trên RS485 trong thực tế

Để mở rộng hệ thống, có thể áp dụng các phương pháp sau:

1. Sử dụng thiết bị UL thấp (1/4 UL, 1/8 UL)

Chọn thiết bị có UL thấp giúp tăng số node mà không cần thay đổi kiến trúc.

2. Chia bus bằng RS485 Hub

Sử dụng RS485 Hub để chia hệ thống thành nhiều bus độc lập, giúp giảm tải và tăng độ ổn định. Xem thêm: RS485 Hub là gì? Khi nào cần dùng bộ chia RS485 trong công nghiệp

3. Sử dụng Repeater

Trong trường hợp khoảng cách xa, có thể dùng Repeater để đảm bảo tín hiệu. Xem thêm : Bộ lặp tín hiệu RS485/RS422 là gì? Cách mở rộng hệ thống & chọn repeater phù hợp

Những yếu tố giới hạn thực tế

• Chiều dài dây
• Tốc độ baudrate
• Môi trường nhiễu
• Chất lượng thiết bị

👉 Do đó, không nên thiết kế hệ thống ở mức tối đa lý thuyết.

Kết luận

1/4 UL và 1/8 UL là chìa khóa giúp mở rộng hệ thống RS485 vượt qua giới hạn 32 thiết bị.

Tuy nhiên, để hệ thống hoạt động ổn định, cần kết hợp với thiết kế bus hợp lý và sử dụng các thiết bị như RS485 Hub hoặc Repeater.

Xem thêm series RS232/485/422
