Unit Load ảnh hưởng thế nào đến khoảng cách và baudrate RS485?

Trong thiết kế hệ thống RS485, ba yếu tố luôn đi cùng nhau: Unit Load (UL), khoảng cách truyền và baudrate. Tuy nhiên, nhiều tài liệu chỉ đề cập riêng lẻ từng yếu tố mà không giải thích mối quan hệ giữa chúng.

Thông qua bài viết này, BKAII sẽ cùng các bạn làm rõ bản chất kỹ thuật và cách tối ưu hệ thống RS485 trong thực tế nhé.

Mối quan hệ cốt lõi: UL – khoảng cách – baudrate

Trong RS485, ba yếu tố này có mối quan hệ đánh đổi:

• Tăng số thiết bị (UL) → giảm độ ổn định
• Tăng khoảng cách → giảm baudrate
• Tăng baudrate → giảm khoảng cách và khả năng chống nhiễu

UL ↑ ⇒ Noise ↑ ⇒ Distance ↓ hoặc Baudrate ↓

Unit Load ảnh hưởng thế nào đến tín hiệu?

Mỗi thiết bị khi nối vào bus RS485 sẽ tạo ra tải điện (impedance load). Khi số UL tăng:

• Suy giảm biên độ tín hiệu
• Tăng phản xạ tín hiệu
• Tăng nhiễu

👉 Điều này làm tín hiệu khó nhận biết hơn ở khoảng cách xa hoặc tốc độ cao.

Ảnh hưởng đến khoảng cách truyền

Theo lý thuyết:

• RS485 có thể đạt tới 1200m (ở 9600bps)

Tuy nhiên khi:

• Nhiều thiết bị (UL cao)
• Cáp không đạt chuẩn
• Môi trường nhiễu

👉 Khoảng cách thực tế sẽ giảm đáng kể.

Ảnh hưởng đến baudrate

Baudrate càng cao thì:

• Yêu cầu tín hiệu càng “sạch”
• Độ méo tín hiệu càng nhạy

👉 Khi UL cao (nhiều thiết bị), hệ thống thường phải:

• Giảm baudrate (115200 → 9600)
• Hoặc giảm số thiết bị trên bus

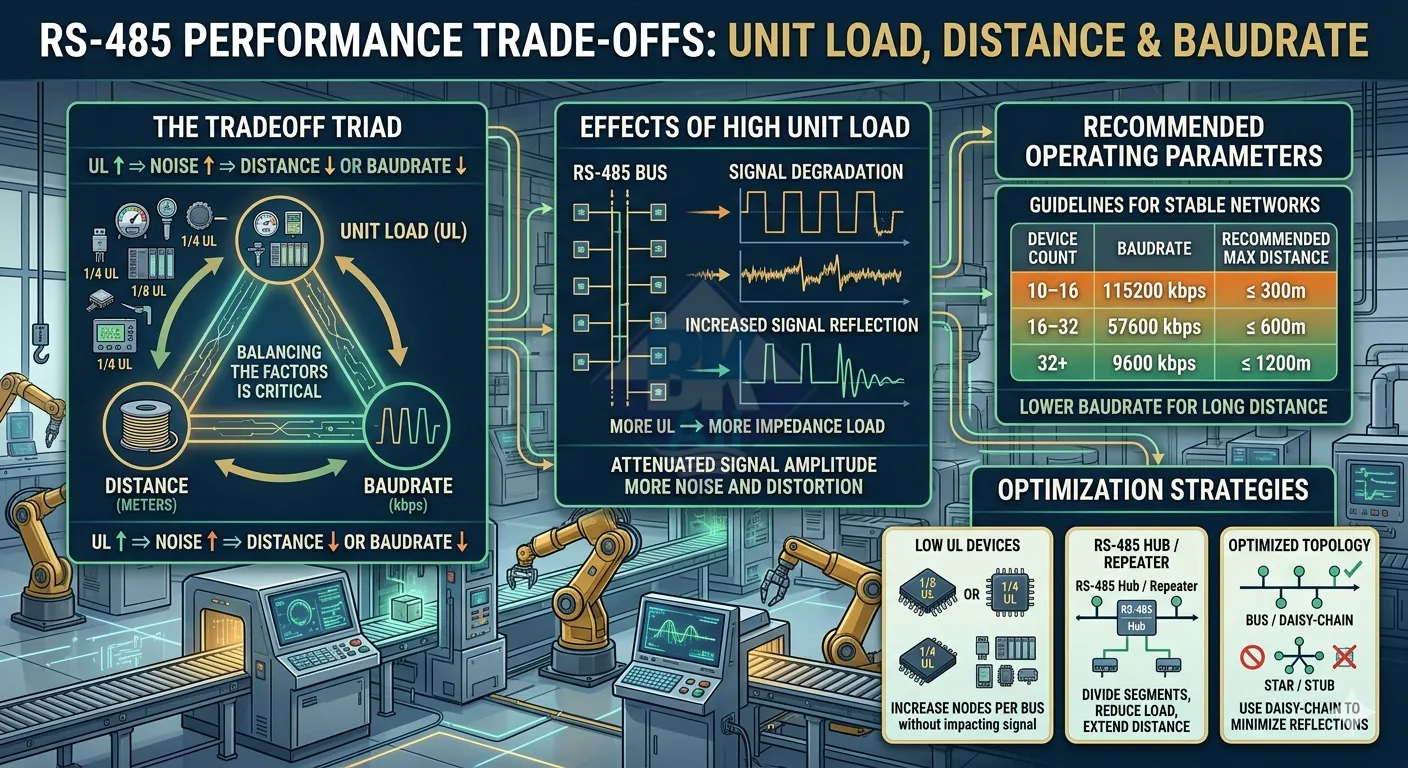

Bảng tham khảo thực tế

Giải pháp tối ưu hệ thống

1. Giảm UL trên mỗi bus

Sử dụng thiết bị 1/4 UL hoặc 1/8 UL giúp tăng số node mà không ảnh hưởng quá nhiều đến tín hiệu.

2. Chia bus bằng RS485 Hub

Sử dụng RS485 Hub giúp giảm tải trên mỗi bus và tăng độ ổn định hệ thống. Xem thêm RS485 Hub là gì? Khi nào cần dùng bộ chia RS485 trong công nghiệp

3. Giảm baudrate khi cần

Trong môi trường nhiễu hoặc khoảng cách xa, giảm baudrate giúp hệ thống ổn định hơn.

4. Thiết kế topology đúng

Luôn sử dụng cấu trúc bus (daisy-chain), tránh đấu sao để giảm phản xạ tín hiệu. Xem thêm tại RS485 Topology: Vì sao chỉ dùng Bus (Daisy-chain), không dùng Star?

Kết luận

Unit Load không chỉ quyết định số thiết bị, mà còn ảnh hưởng trực tiếp đến khoảng cách và tốc độ truyền thông RS485.

👉 Thiết kế tốt là sự cân bằng giữa:

• Số thiết bị
• Khoảng cách
• Baudrate

Xem thêm series RS232/485/422
