Chiều dài tối đa RS485 là bao nhiêu? Phụ thuộc vào yếu tố nào?

Một trong những câu hỏi phổ biến nhất khi thiết kế hệ thống truyền thông công nghiệp là: RS485 đi được bao xa?

Bạn có thể đã nghe con số 1200m, nhưng trên thực tế, chiều dài này không cố định mà phụ thuộc vào nhiều yếu tố kỹ thuật như baudrate, số thiết bị, chất lượng cáp và môi trường nhiễu.

Chiều dài tối đa của RS485 theo lý thuyết

Theo tiêu chuẩn:

RS485 có thể đạt tới 1200 mét ở tốc độ thấp (~9600 bps)

👉 Đây là điều kiện lý tưởng với:

• Cáp chuẩn (twisted pair, có chống nhiễu)
• Ít thiết bị trên bus
• Môi trường ít nhiễu

Quan hệ giữa baudrate và khoảng cách

Trong RS485, tốc độ truyền và khoảng cách có mối quan hệ nghịch:

Baudrate ↑ ⇒ Khoảng cách ↓

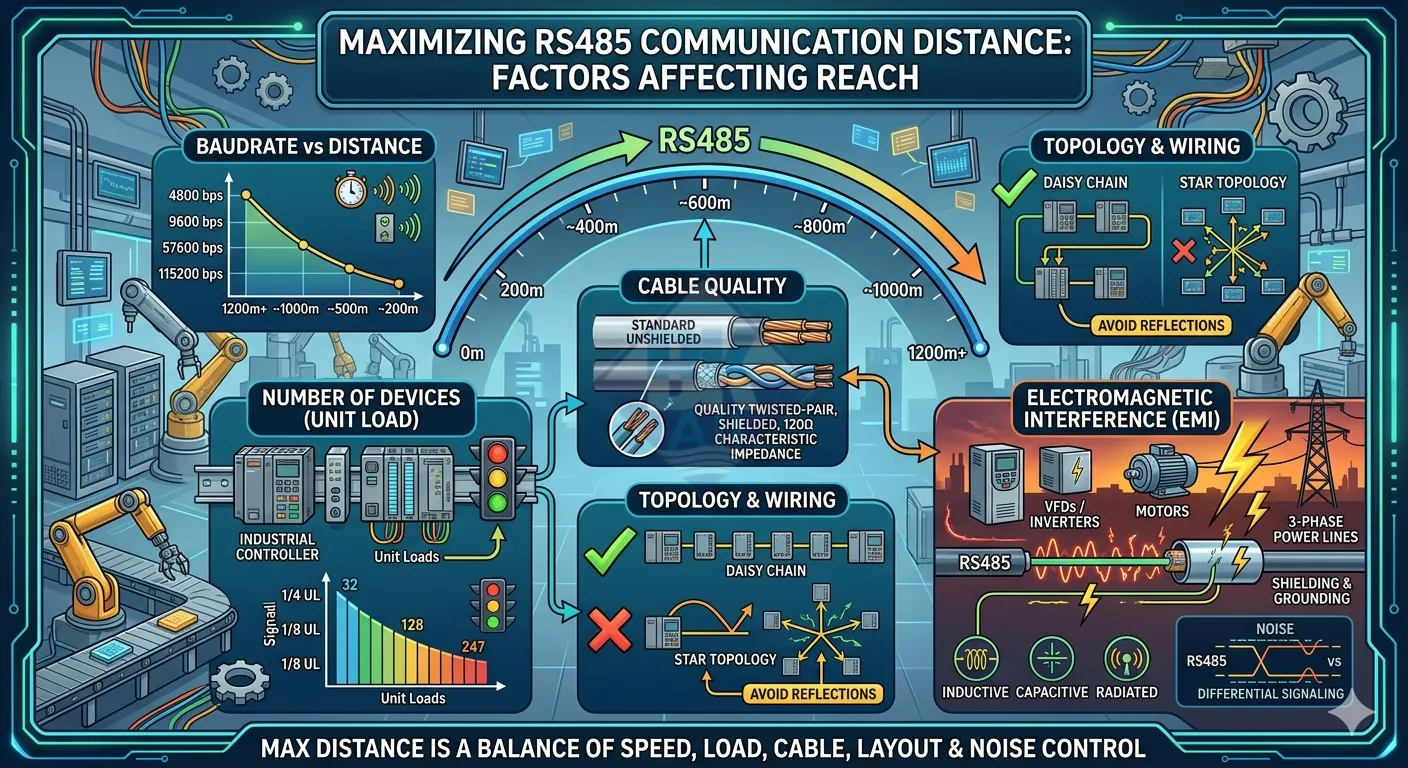

Các yếu tố ảnh hưởng đến chiều dài RS485

1. Baudrate (tốc độ truyền)

Tốc độ càng cao thì tín hiệu càng dễ bị méo và suy hao, dẫn đến giảm khoảng cách truyền.

2. Số lượng thiết bị (Unit Load)

Càng nhiều thiết bị trên bus, tải càng lớn → tín hiệu suy giảm nhanh hơn.

👉 Tham khảo thêm:

• 1/4 UL, 1/8 UL là gì?
• Giới hạn RS485 và Modbus RTU: 32 hay 247 thiết bị?

3. Chất lượng cáp

Cáp ảnh hưởng trực tiếp đến suy hao và nhiễu:

• Cáp xoắn đôi (twisted pair)
• Có shield chống nhiễu
• Trở kháng chuẩn 120Ω

Xem thêm: Chọn cáp RS485 đúng chuẩn: 2 lõi, 3 lõi hay có shield?

4. Topology (cách đấu nối)

RS485 hoạt động tốt nhất với cấu trúc:

• Daisy-chain (bus thẳng)

👉 Tránh đấu sao vì gây phản xạ tín hiệu.

5. Môi trường nhiễu

Môi trường nhiễu là một trong những yếu tố ảnh hưởng lớn nhất đến chiều dài và độ ổn định của hệ thống RS485 trong thực tế. Đặc biệt trong các môi trường công nghiệp, tín hiệu truyền thông thường phải hoạt động song song với các thiết bị điện công suất lớn.

Các nguồn gây nhiễu điển hình bao gồm:

• Biến tần (Inverter/VFD): tạo ra nhiễu cao tần do quá trình đóng cắt PWM
• Động cơ công suất lớn: sinh ra nhiễu điện từ (EMI) khi khởi động và vận hành
• Đường dây điện 3 pha: cảm ứng nhiễu lên cáp tín hiệu khi đi song song
• Tủ điện công nghiệp: tập trung nhiều nguồn nhiễu trong không gian hẹp

Về bản chất, nhiễu sẽ ảnh hưởng đến tín hiệu RS485 theo các cơ chế sau:

• Nhiễu cảm ứng (inductive coupling): từ trường của dòng điện lớn gây nhiễu lên dây tín hiệu
• Nhiễu điện dung (capacitive coupling): điện áp cao gây nhiễu xuyên qua lớp cách điện
• Nhiễu bức xạ (radiated EMI): sóng điện từ lan truyền trong không khí

Mặc dù RS485 sử dụng truyền vi sai (differential signaling) giúp chống nhiễu tốt hơn so với RS232, nhưng khi nhiễu vượt ngưỡng, hệ thống vẫn gặp các vấn đề như:

• Mất gói dữ liệu (packet loss)
• Sai CRC trong Modbus RTU
• Timeout khi polling
• Thiết bị trả lời không ổn định

👉 Hệ quả là khoảng cách truyền thực tế sẽ bị giảm đáng kể so với lý thuyết, đặc biệt khi kết hợp với baudrate cao hoặc số lượng thiết bị lớn.

Ví dụ thực tế:

• Trong môi trường văn phòng: có thể đạt ~1000–1200m ở 9600bps
• Trong nhà máy có biến tần: chỉ còn ~300–500m
• Trong môi trường nhiễu nặng: có thể dưới 200m nếu không xử lý đúng

Để giảm ảnh hưởng của nhiễu, cần áp dụng các giải pháp kỹ thuật sau:

• Sử dụng cáp xoắn đôi có shield, nối đất đúng cách
• Không đi chung cáp RS485 với cáp nguồn hoặc cáp động lực
• Giữ khoảng cách tối thiểu 20–30cm với đường điện công suất
• Sử dụng thiết bị có cách ly (isolation) chống nhiễu
• Giảm baudrate trong môi trường nhiễu cao
• Sử dụng repeater hoặc RS485 Hub để phân đoạn hệ thống

Kết luận: Trong môi trường công nghiệp, nhiễu thường là yếu tố giới hạn thực tế lớn hơn cả lý thuyết. Một hệ thống thiết kế tốt không chỉ dựa vào thông số, mà phải kiểm soát được nhiễu điện từ ngay từ đầu.

Cách tăng khoảng cách RS485 trong thực tế

1. Giảm baudrate

Giảm tốc độ giúp tín hiệu ổn định hơn trên khoảng cách xa.

2. Sử dụng Repeater

Dùng Repeater để tái tạo tín hiệu và mở rộng khoảng cách truyền. Xem thêm Bộ lặp tín hiệu RS485/RS422 là gì? Cách mở rộng hệ thống & chọn repeater phù hợp

3. Chia bus bằng RS485 Hub

Sử dụng RS485 Hub giúp giảm tải mỗi bus, từ đó tăng độ ổn định. Xem thêm RS485 Hub là gì? Khi nào cần dùng bộ chia RS485 trong công nghiệp

4. Sử dụng cáp chất lượng cao

Cáp chuẩn công nghiệp giúp giảm nhiễu và suy hao.

Kết luận

Chiều dài RS485 không phải là con số cố định 1200m, mà phụ thuộc vào nhiều yếu tố như baudrate, số thiết bị và môi trường.

👉 Thiết kế tốt là sự cân bằng giữa tốc độ, khoảng cách và độ ổn định.
