Chọn cáp RS485 đúng chuẩn: 2 lõi, 3 lõi hay có shield?
Trong quá trình làm việc với nhiều khách hàng, BKAII nhận thấy rằng trong các hệ thống RS485, rất nhiều lỗi truyền thông không đến từ thiết bị mà lại xuất phát từ việc chọn sai loại cáp. Một câu hỏi phổ biến là: nên dùng cáp 2 lõi, 3 lõi hay cáp có shield?
Chúng tôi hy vọng, thông qua bài viết này sẽ giúp các bạn hiểu đúng bản chất và lựa chọn cáp phù hợp cho từng ứng dụng thực tế.
Nguyên lý truyền tín hiệu RS485
RS485 sử dụng truyền vi sai (differential signaling) với hai dây:
- D+ (A)
- D- (B)
Tín hiệu được xác định dựa trên hiệu điện áp giữa hai dây, giúp chống nhiễu tốt hơn so với truyền đơn.
Cáp RS485 2 lõi – Khi nào dùng?
Cáp 2 lõi bao gồm:
- 1 cặp dây xoắn (twisted pair)
👉 Đây là cấu hình cơ bản nhất của RS485.
Ưu điểm:
- Chi phí thấp
- Dễ triển khai
Nhược điểm:
- Khả năng chống nhiễu hạn chế
- Dễ gặp vấn đề khi khoảng cách xa hoặc môi trường công nghiệp
👉 Phù hợp:
- Khoảng cách ngắn (<200m)
- Môi trường ít nhiễu (văn phòng, phòng lab)
Cáp RS485 3 lõi – Có thực sự cần thiết?
Cáp 3 lõi bao gồm:
- D+ (A)
- D- (B)
- GND (Signal Ground)
Dây GND giúp:
- Đồng nhất mức tham chiếu điện áp
- Giảm sai lệch tín hiệu giữa các thiết bị
Ưu điểm:
- Tăng độ ổn định tín hiệu
- Giảm lỗi trong hệ thống nhiều thiết bị
👉 Phù hợp:
- Hệ thống dài (>200m)
- Nhiều thiết bị
- Thiết bị ở các nguồn điện khác nhau
Cáp có shield – Khi nào bắt buộc?
Cáp có shield (lớp chống nhiễu) giúp giảm ảnh hưởng của EMI.
Các loại shield phổ biến:
- Foil shield (lá nhôm)
- Braid shield (lưới đồng)
👉 Bắt buộc sử dụng khi:
- Gần biến tần, động cơ
- Đi chung máng cáp với dây nguồn
- Môi trường công nghiệp nhiễu cao

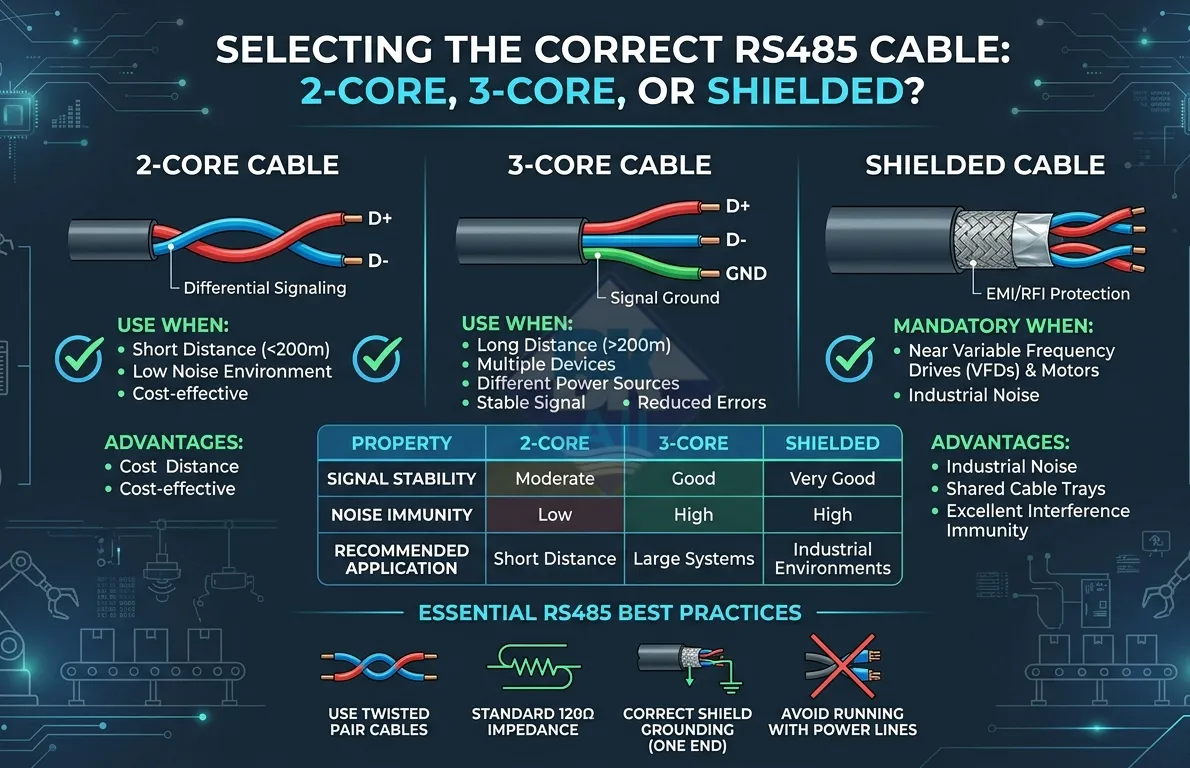

So sánh nhanh các loại cáp
| Loại cáp | Độ ổn định | Chống nhiễu | Ứng dụng |
|---|---|---|---|
| 2 lõi | Trung bình | Thấp | Khoảng cách ngắn |
| 3 lõi | Tốt | Trung bình | Hệ thống lớn |
| Shield | Rất tốt | Cao | Môi trường công nghiệp |
Lưu ý quan trọng khi chọn cáp RS485
- Sử dụng cáp twisted pair (xoắn đôi)
- Trở kháng chuẩn 120Ω
- Nối đất shield đúng cách (1 đầu)
- Không đi chung với dây nguồn
👉 Tham khảo thêm: Unit Load ảnh hưởng thế nào?
Kết luận
Không có một loại cáp RS485 “tốt nhất” cho mọi trường hợp.
👉 Lựa chọn đúng phụ thuộc vào:
- Môi trường nhiễu
- Khoảng cách
- Số lượng thiết bị
