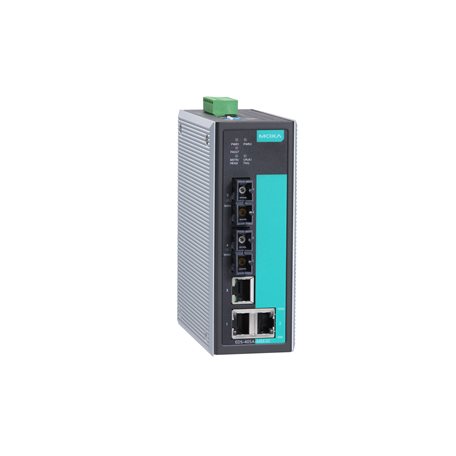

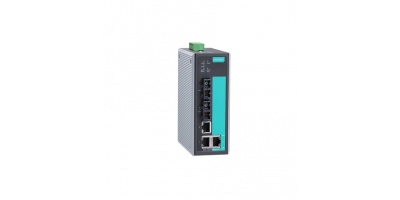

EDS-405A Moxa – Switch công nghiệp 5 cổng Ethernet, VLAN, Turbo Ring

Trong các hệ thống ethernet công nghiệp, việc lựa chọn thiết bị chuyển mạch phù hợp đóng vai trò then chốt để đảm bảo độ ổn định, khả năng dự phòng và hiệu suất truyền thông. Đặc biệt trong các ứng dụng PLC, SCADA, IIoT hay giao thông thông minh, một switch công nghiệp cần đáp ứng các tiêu chí về độ bền, khả năng chống nhiễu và hỗ trợ các giao thức mạng nâng cao.

EDS-405A của hãng Moxa là dòng switch công nghiệp 5 cổng Ethernet 10/100BaseT(X), tích hợp các tính năng quan trọng như VLAN IEEE 802.1Q, QoS, IGMP Snooping và cơ chế dự phòng vòng Turbo Ring với thời gian phục hồi 20 ms. Thiết bị được tiết kế tối ưu cho môi trường khắc nghiệt, phù hợp triển khai trong các hệ thống mạng Ethernet công nghiệp yêu cầu tính sẵn sàng cao và vận hành liên tục.

Với khả năng quản lý linh hoạt qua Web, CLI, SNMP cùng hỗ trợ các giao thức công nghiệp như EtherNet/IP, PROFINET (tùy model), EDS-405A là giải pháp lý tưởng để xây dựng hạ tầng mạng tin cậy cho nhà máy, trạm điện, hệ thống giao thông và các ứng dụng tự động hóa hiện đại.

• Switch Managed và Unmanaged là gì? So sánh chi tiết & cách chọn đúng
• Hướng dẫn lắp đặt phần cứng sê-ri EDS-405A, EDS-408A hãng Moxa

Tính năng của sản phẩm:

• Turbo Ring and Turbo Chain (recovery time 20 ms @ 250 switches), and RSTP/STP for etwork redundancy
• IGMP Snooping, QoS, IEEE 802.1Q VLAN, and port-based VLAN supported
• Easy network management by web browser, CLI, Telnet/serial console, Windows utility, and ABC-01
• PROFINET or EtherNet/IP enabled by default (PN or EIP models)
• Supports MXstudio for easy, visualized industrial network management

Thông số kỹ thuật của sản phẩm:

• 10/100BaseT(X) Ports (RJ45 connector): EDS-405A, 405A-EIP/PN/PTP Series: 5

                                                                             EDS-405A-MM-SC/MM-ST/SS-SC Series: 3
                                                                             All models support:
                                                                             Auto negotiation speed
                                                                             Full/Half duplex mode
                                                                             Auto MDI/MDI-X connection

• 100BaseFX Ports (multi-mode SC connector): EDS-405A-MM-SC Series: 2

• 100BaseFX Ports (multi-mode ST connector): EDS-405A-MM-ST Series: 2

• 100BaseFX Ports (single-mode SC connector): EDS-405A-SS-SC Series: 2

Standards :    IEEE 802.3 for 10BaseT

                        IEEE 802.3u for 100BaseT(X) and 100BaseFX
                        IEEE 802.3x for flow control
                        IEEE 802.1D-2004 for Spanning Tree Protocol
                        IEEE 802.1p for Class of Service
                        IEEE 802.1Q for VLAN Tagging
                        IEEE 802.1w for Rapid Spanning Tree Protocol

Ethernet Software Features:

• Filter :   802.1Q VLAN, GMRP, GVRP, IGMP v1/v2, Port-based VLAN

• Industrial Protocols : EtherNet/IP EDS-405A-EIP Series: EtherNet/IP protocol enabled by default. , Modbus TCP

                                             EDS-405A-PN Series: PROFINET IO Device (Slave)

• Management :   Back Pressure Flow Control, BOOTP, DHCP Option 66/67/82, DHCP Server/Client, Flow control, IPv4/IPv6, LLDP, Port Mirror, RARP, RMON, SMTP, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet, TFTP

• MIB :   Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB

• Redundancy Protocols :  RSTP, STP, Turbo Chain, Turbo Ring v1/v2

• Time Management :  All models: NTP Server/Client, SNTP

                                            EDS-405A-PTP Series: IEEE 1588v2 PTP (hardware-based)

Switch Properties:

• IGMP Groups :  256

• MAC Table Size :  EDS-405A Series, EDS-405A-EIP/MM-SC/MM-ST/PN/SS-SC Series: 2 K

                                          EDS-405A-PTP Series: 8 K

                                          64

• Packet Buffer Size :  1 Mbits

• Priority Queues :  4

• VLAN ID Range :  VID 1 to 4094

Serial Interface:

• Console Port :  RS-232 (TxD, RxD, GND), 10-pin RJ45 (19200, n, 8, 1)

DIP Switch Configuration:

• Ethernet Interface : Turbo Ring, Master, Coupler, Reserve

Input/Output Interface:

• Alarm Contact Channels :  Relay output with current carrying capacity of 1 A @ 24 VDC

Power Parameters:

• Input Voltage :  12/24/48 VDC, Redundant dual inputs

• Operating Voltage :  9.6 to 60 VDC

• Input Current :  EDS-405A/405A-T, EDS-405A-EIP/PN Series: 0.21 A @ 24 VDC

                                    Fiber models: 0.26 A @ 24 VDC
                                    PTP models: 0.23 A @ 24 VDC

• Overload Current Protection :  Supported

• Reverse Polarity Protection :   Supported

• Connection :  1 removable 6-contact terminal block(s)

Physical Characteristics:

• Housing :  Metal

• IP Rating :  IP30

• Dimensions :  53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 in)

• Weight :  EDS-405A-EIP/MM-SC/MM-ST/PN/SS-SC Series: 650 g (1.44 lb)

                          EDS-405A-PTP Series: 820 g (1.81 lb)

• Installation :   DIN-rail mounting, Wall mounting (with optional kit)

Environmental Limits:

• Operating Temperature : Standard Models: -10 to 60°C (14 to 140°F)

                                                  Wide Temp. Models: -40 to 75°C (-40 to 167°F)

• Storage Temperature (package included) :  -40 to 85°C (-40 to 185°F)

• Ambient Relative Humidity :   5 to 95% (non-condensing)

Standards and Certifications:

• Safety : All models: UL 508

                       non-PTP models: UL 60950-1

• EMC : EN 55032/24

• EMI :  CISPR 32, FCC Part 15B Class A

• EMS

Non-PTP models:
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8
PTP models:
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 0.5 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 0.5 kV; Signal: 1 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8

• Hazardous Locations :  Non-PTP models: ATEX, Class I Division 2

• Maritime :  Non-PTP models: DNV-GL

• Traffic Control :   Non-PTP models: NEMA TS2

• Freefall :  IEC 60068-2-31

• Shock :  IEC 60068-2-27

• Vibration :  IEC 60068-2-6

MTBF:

• Time :   EDS-405A/405A-T, EDS-405A-EIP/PN Series: 1,547,941 hrs

EDS-405A-MM-SC/MM-ST/SS-SC Series: 1,429,327 hrs
EDS-405A-PTP Series: 1,316,464 hrs

• Standards :   Telcordia (Bellcore), GB
