Hướng dẫn đấu dây PROFIBUS đúng chuẩn: Sơ đồ, nguyên tắc và lỗi cần tránh
Đấu dây PROFIBUS tưởng đơn giản nhưng thực tế lại là nguyên nhân hàng đầu gây lỗi truyền thông trong hệ thống công nghiệp. Chỉ cần sai thứ tự dây A/B, nối shield không đúng hoặc đấu sai topology, toàn bộ mạng có thể hoạt động không ổn định hoặc mất kết nối hoàn toàn.
Trong bài viết này, chúng ta sẽ đi sâu vào cách đấu dây PROFIBUS đúng chuẩn, từ sơ đồ kết nối, màu dây, chân pin đến các lưu ý quan trọng trong thực tế triển khai.
1. Tổng quan về đấu dây PROFIBUS
PROFIBUS-DP sử dụng chuẩn truyền thông RS-485 với cáp xoắn đôi có shield. Hai lõi chính truyền dữ liệu là:
- Dây B (Data +) – thường màu đỏ
- Dây A (Data -) – thường màu xanh
Hai dây này tạo thành tín hiệu vi sai giúp chống nhiễu tốt trong môi trường công nghiệp. :contentReference[oaicite:0]{index=0}
2. Nguyên tắc đấu dây PROFIBUS đúng chuẩn
2.1 Đấu theo dạng bus (daisy chain)
PROFIBUS phải được đấu theo dạng tuyến tính (bus), không phải dạng sao. Các thiết bị được nối nối tiếp nhau:
- Thiết bị 1 → Thiết bị 2 → Thiết bị 3 → ...
Việc sử dụng topology bus giúp đảm bảo trở kháng đồng nhất và giảm phản xạ tín hiệu. :contentReference[oaicite:1]{index=1}
Bạn có thể xem chi tiết hơn tại: Topology PROFIBUS – Cấu trúc bus & segment
2.2 Giữ đúng cực tính A/B
Một lỗi cực kỳ phổ biến là đấu nhầm A và B giữa các thiết bị. Điều này sẽ khiến tín hiệu bị đảo pha và không thể giao tiếp.
- A phải nối với A
- B phải nối với B
- Giữ nguyên màu dây xuyên suốt toàn hệ thống
2.3 Đấu shield đúng kỹ thuật
Shield (lớp chống nhiễu) của cáp PROFIBUS phải được nối đất đúng cách để đảm bảo chống nhiễu EMC:
- Nối shield tại vỏ connector (360° shielding)
- Tránh nối kiểu “đuôi heo” (pigtail)
- Đảm bảo tiếp xúc tốt với mass
Việc nối shield đúng giúp giảm nhiễu từ biến tần, motor và thiết bị công suất lớn. :contentReference[oaicite:2]{index=2}
2.4 Đấu đúng đầu vào/ra trên connector
Các đầu nối PROFIBUS (Sub-D 9) thường có 2 cổng:
- IN (cáp đi vào)
- OUT (cáp đi tiếp)
Nếu đấu sai chiều, thiết bị có thể bị “cô lập” khỏi mạng dù dây vẫn kết nối vật lý.

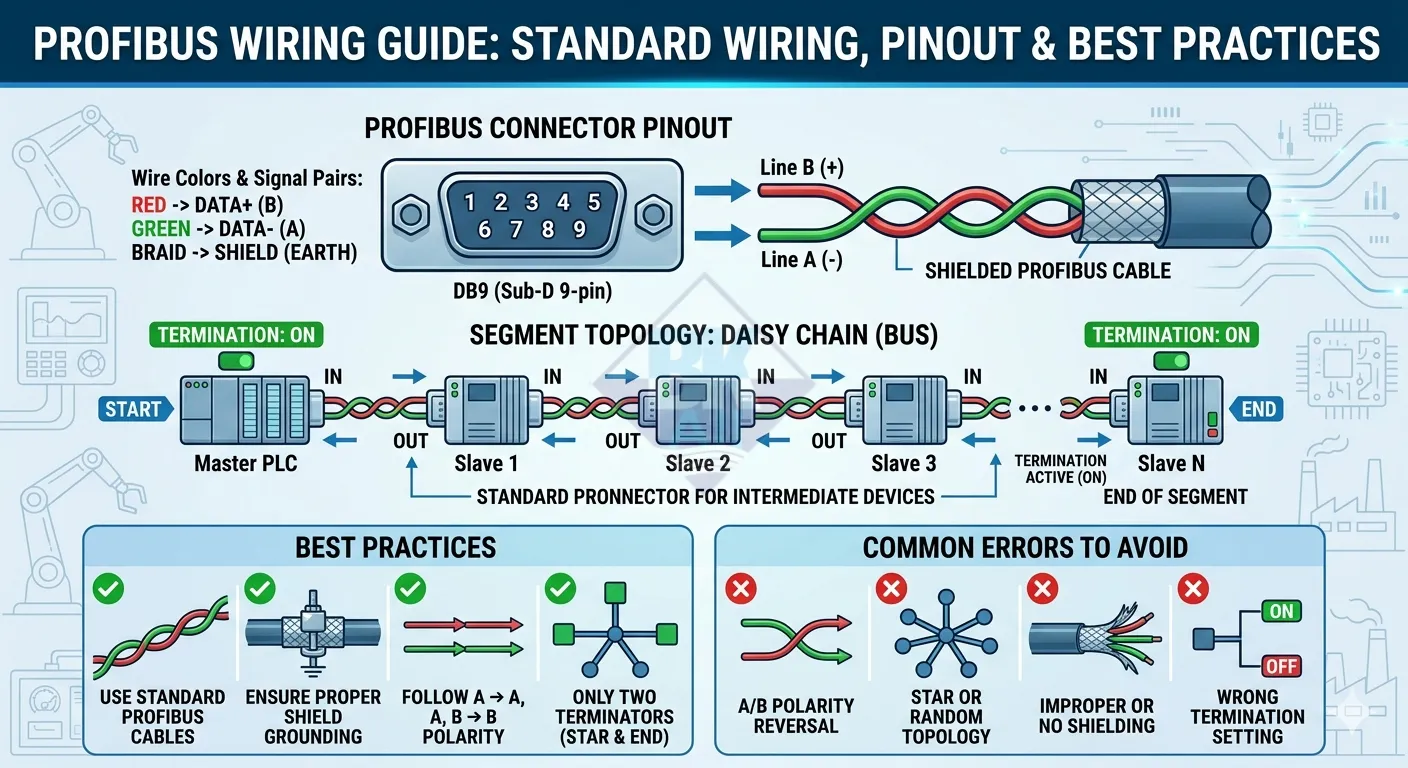

3. Sơ đồ đấu dây PROFIBUS chuẩn
3.1 Đấu dây tại thiết bị trung gian
Thiết bị ở giữa segment sẽ có 2 dây:
- 1 dây vào (IN)
- 1 dây ra (OUT)
Các chân A1-A2 và B1-B2 sẽ được nối xuyên qua để đảm bảo tín hiệu liên tục. :contentReference[oaicite:3]{index=3}
3.2 Đấu dây tại thiết bị cuối
Thiết bị cuối chỉ có dây đi vào (không có OUT) và phải bật termination:
- Chỉ đấu vào cổng IN
- Bật điện trở cuối (termination ON)
Chi tiết về termination bạn xem tại: Termination PROFIBUS – Đấu điện trở cuối
4. Các lỗi đấu dây PROFIBUS thường gặp
4.1 Đấu sai A/B
Sai cực tính → mất truyền thông hoàn toàn.
4.2 Đấu dạng sao (star topology)
Gây phản xạ tín hiệu → lỗi ngẫu nhiên, đặc biệt ở tốc độ cao.
4.3 Không nối shield
Dẫn đến nhiễu mạnh, đặc biệt gần biến tần.
4.4 Đấu sai connector IN/OUT
Thiết bị bị “mất kết nối logic” dù vẫn có tín hiệu vật lý.
5. Kinh nghiệm triển khai thực tế
Để hệ thống PROFIBUS hoạt động ổn định lâu dài, bạn nên:
- Luôn dùng cáp chuẩn PROFIBUS (xoắn đôi + shield)
- Giữ dây gọn, tránh chạy song song với cáp nguồn
- Đánh dấu rõ IN/OUT trên connector
- Kiểm tra continuity và shielding sau khi đấu
6. Kết luận
Đấu dây PROFIBUS đúng chuẩn là nền tảng để hệ thống hoạt động ổn định. Phần lớn lỗi mạng không đến từ cấu hình phần mềm mà đến từ lớp vật lý – đặc biệt là wiring và termination.
Bạn có thể xem tổng thể thiết kế hệ thống tại: Thiết kế & đấu nối PROFIBUS hoặc toàn bộ series:Series PROFIBUS
