Repeater PROFIBUS là gì? Khi nào cần dùng và cách triển khai đúng chuẩn

Trong các hệ thống PROFIBUS-DP thực tế, khi số lượng thiết bị tăng lên hoặc khoảng cách truyền thông vượt quá giới hạn tiêu chuẩn, tín hiệu sẽ suy hao và dễ phát sinh lỗi. Đây là lúc repeater PROFIBUS trở thành giải pháp bắt buộc để đảm bảo hệ thống hoạt động ổn định.

Tuy nhiên, việc sử dụng repeater không chỉ đơn giản là “cắm vào là chạy”. Nếu triển khai sai, repeater có thể gây ra nhiều vấn đề phức tạp hơn. Bài viết này sẽ giúp bạn hiểu rõ nguyên lý, cách dùng và các lưu ý quan trọng khi triển khai repeater PROFIBUS.

1. Repeater PROFIBUS là gì?

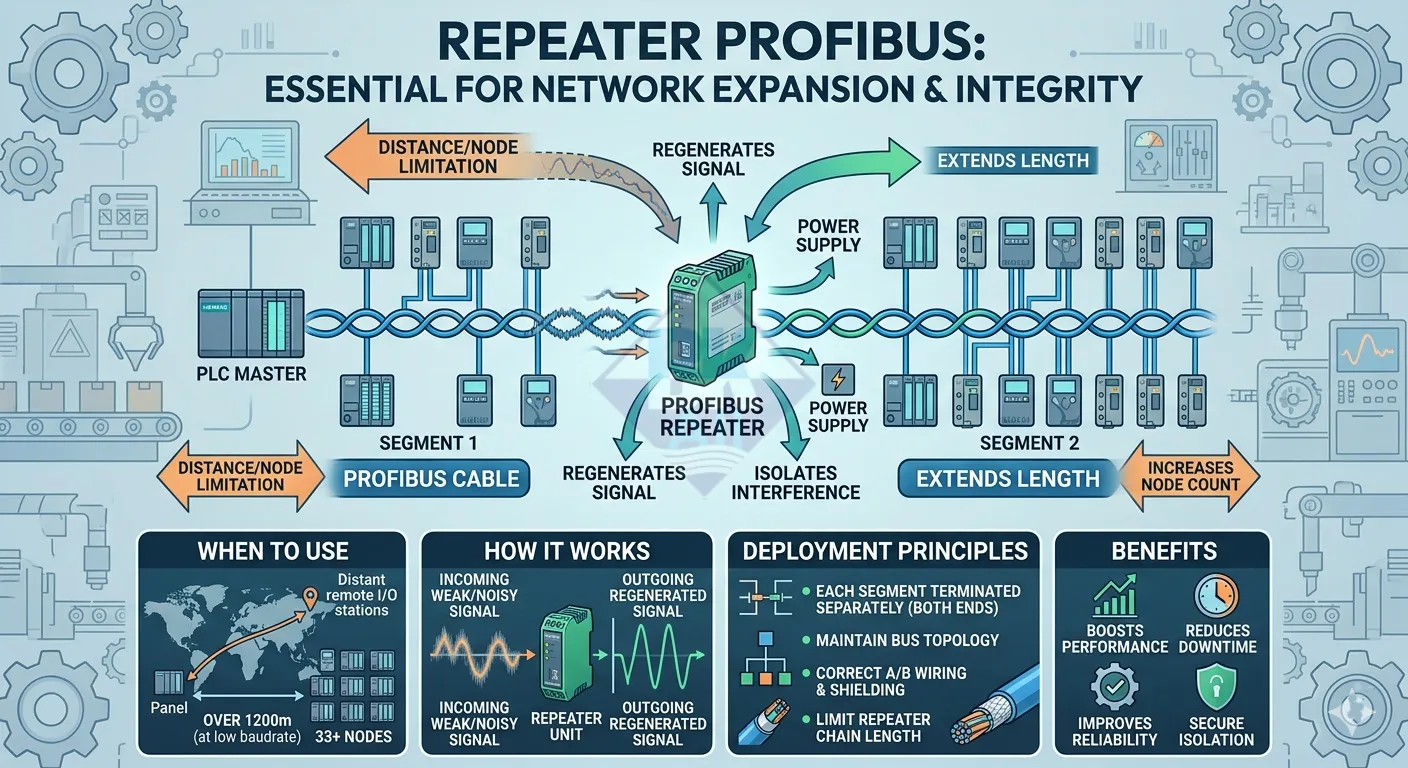

Repeater PROFIBUS là thiết bị dùng để khuếch đại và tái tạo tín hiệu truyền thông trên mạng PROFIBUS-DP. Nó hoạt động như một “bộ lặp tín hiệu”, giúp:

• Khôi phục dạng sóng tín hiệu bị suy hao
• Mở rộng chiều dài truyền thông
• Tăng số lượng thiết bị trong mạng
• Cô lập lỗi giữa các segment

Mỗi repeater sẽ chia mạng PROFIBUS thành các segment độc lập về mặt tín hiệu nhưng vẫn cùng một hệ thống logic.

2. Khi nào cần dùng repeater PROFIBUS?

2.1 Khi vượt quá chiều dài cáp cho phép

PROFIBUS có giới hạn chiều dài phụ thuộc vào tốc độ truyền (baudrate). Ví dụ:

• 9.6 kbps → tối đa ~1200m
• 1.5 Mbps → ~200m
• 12 Mbps → ~100m

Khi vượt quá giới hạn này, bắt buộc phải dùng repeater để đảm bảo tín hiệu.

2.2 Khi số lượng thiết bị quá nhiều

Một segment PROFIBUS chỉ hỗ trợ tối đa 32 node (bao gồm master). Nếu hệ thống lớn hơn, cần dùng repeater để chia segment.

2.3 Khi cần cô lập nhiễu hoặc lỗi

Repeater giúp tách các khu vực có nhiễu cao (biến tần, motor lớn) ra khỏi phần còn lại của mạng, tránh ảnh hưởng toàn hệ thống.

3. Nguyên lý hoạt động của repeater

Repeater nhận tín hiệu từ một phía, xử lý và tái tạo lại tín hiệu sạch trước khi truyền sang phía còn lại. Điều này khác với việc nối dây trực tiếp (passive), vì repeater:

• Loại bỏ nhiễu tích lũy
• Khôi phục biên độ tín hiệu
• Đồng bộ lại timing

Do đó, mỗi segment sau repeater được xem như một “đường truyền mới” về mặt vật lý.

4. Quy tắc triển khai repeater PROFIBUS

4.1 Mỗi segment phải có termination riêng

Đây là nguyên tắc quan trọng nhất:

• Mỗi segment tách ra bởi repeater phải có 2 termination
• Không chia sẻ termination giữa các segment

Bạn xem chi tiết tại: Termination PROFIBUS – Đấu điện trở cuối

4.2 Vẫn phải giữ topology bus

Repeater không biến mạng thành dạng sao. Mỗi segment vẫn phải đấu theo dạng bus tuyến tính. Bạn có thẻ xem chi tiết Topology PROFIBUS là gì? Cấu trúc bus, segment và nguyên tắc thiết kế

4.3 Đấu dây đúng chuẩn RS-485

Cách đấu dây vào repeater vẫn tuân theo nguyên tắc A/B và shielding như đã trình bày tại: Hướng dẫn đấu dây PROFIBUS

4.4 Giới hạn số repeater trong hệ thống

Thông thường:

• Tối đa ~9 repeater nối tiếp
• Phụ thuộc vào hãng và thiết kế hệ thống

Quá nhiều repeater sẽ làm tăng độ trễ và ảnh hưởng đến timing của mạng.

5. Các lỗi thường gặp khi dùng repeater

5.1 Quên đấu termination cho từng segment

Dẫn đến phản xạ tín hiệu → lỗi toàn mạng.

5.2 Dùng repeater thay cho giải pháp topology

Repeater không phải để “chữa cháy” cho việc đấu sai dạng sao.

5.3 Đặt repeater ở vị trí nhiễu cao

Nếu đặt gần biến tần hoặc motor lớn, repeater có thể hoạt động không ổn định.

5.4 Không cấp nguồn ổn định

Repeater là thiết bị active → nếu nguồn không ổn định sẽ gây lỗi ngắt quãng.

6. Kinh nghiệm triển khai thực tế

Trong các hệ thống nhà máy, repeater PROFIBUS thường được dùng để:

• Chia mạng theo khu vực (line sản xuất, khu máy)
• Tách vùng nhiễu cao
• Mở rộng hệ thống mà không cần thay đổi cấu trúc tổng thể

Kinh nghiệm quan trọng:

• Luôn kiểm tra termination sau mỗi repeater
• Không lạm dụng repeater
• Thiết kế sơ đồ mạng ngay từ đầu

7. Kết luận

Repeater PROFIBUS là thiết bị quan trọng giúp mở rộng và ổn định hệ thống. Tuy nhiên, hiệu quả của nó phụ thuộc hoàn toàn vào cách triển khai đúng kỹ thuật, đặc biệt là wiring và termination.

Bạn có thể xem tổng thể thiết kế mạng tại: Thiết kế & đấu nối PROFIBUS hoặc toàn bộ series: Series PROFIBUS
