Khoảng cách & Baudrate PROFIBUS: Trade-off tốc độ và chiều dài trong thiết kế thực tế

Trong thiết kế mạng PROFIBUS-DP, một trong những yếu tố quan trọng nhất nhưng thường bị hiểu sai là mối quan hệ giữa tốc độ truyền (baudrate) và khoảng cách truyền thông. Đây là bài toán trade-off kinh điển: tốc độ càng cao thì khoảng cách càng giảm và ngược lại.

Việc lựa chọn sai baudrate không chỉ ảnh hưởng đến hiệu năng mà còn là nguyên nhân gây lỗi truyền thông, đặc biệt trong các hệ thống lớn hoặc môi trường nhiễu cao.

1. Trade-off giữa tốc độ và khoảng cách

1.1 Nguyên lý vật lý

PROFIBUS sử dụng chuẩn RS-485, trong đó tín hiệu truyền dưới dạng vi sai trên cáp xoắn đôi. Khi tăng baudrate:

• Thời gian mỗi bit giảm xuống
• Tín hiệu nhạy hơn với nhiễu và suy hao
• Hiện tượng phản xạ và méo tín hiệu tăng lên

Do đó, chiều dài tối đa của cáp phải giảm để đảm bảo tín hiệu vẫn đủ “sạch” khi đến thiết bị cuối.

1.2 Mối quan hệ thực tế

Có thể hiểu đơn giản:

• Tốc độ cao → khoảng cách ngắn → yêu cầu wiring tốt
• Tốc độ thấp → khoảng cách dài → ổn định hơn

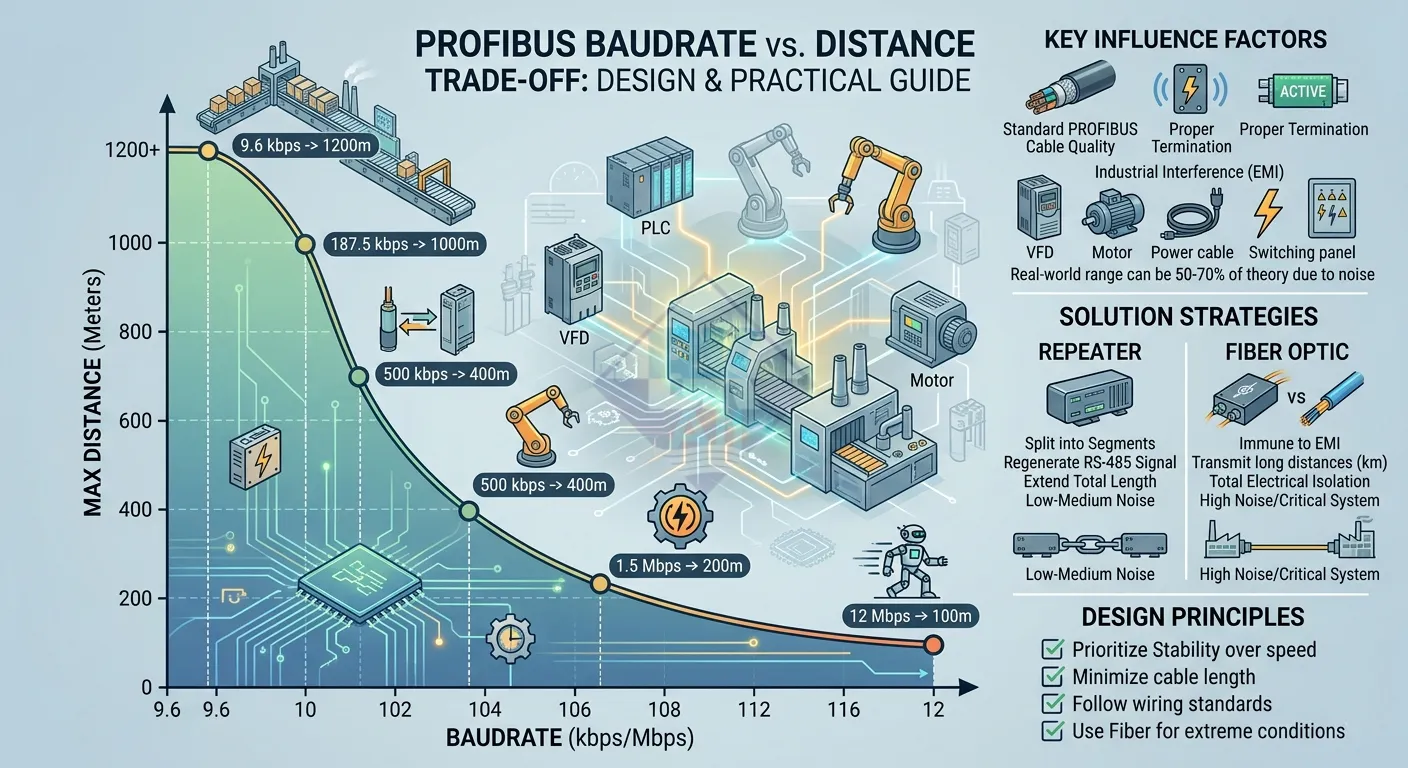

2. Bảng khoảng cách & baudrate PROFIBUS thực tế

Lưu ý: Đây là giá trị lý thuyết trong điều kiện lý tưởng (cáp chuẩn, không nhiễu, đấu dây đúng).

3. Các yếu tố ảnh hưởng ngoài lý thuyết

3.1 Chất lượng cáp

Cáp không đạt chuẩn PROFIBUS sẽ làm suy hao tín hiệu nhanh hơn, giảm khoảng cách thực tế.

Xem thêm tại: Chuẩn cáp PROFIBUS và cách lựa chọn

3.2 Termination và wiring

Sai termination hoặc đấu dây không đúng sẽ làm giảm đáng kể khoảng cách truyền ổn định:

• Phản xạ tín hiệu
• Méo dạng sóng

Chi tiết tại: Termination PROFIBUS
Hướng dẫn đấu dây PROFIBUS

3.3 Nhiễu công nghiệp

Trong môi trường nhà máy, nhiễu điện từ (EMI – Electromagnetic Interference) là yếu tố ảnh hưởng lớn nhất đến chất lượng truyền thông PROFIBUS. Đặc biệt, do PROFIBUS sử dụng tín hiệu vi sai tốc độ cao trên nền RS-485, nên khi mức nhiễu vượt ngưỡng, tín hiệu sẽ bị méo, suy hao hoặc sai lệch hoàn toàn.

Các nguồn gây nhiễu phổ biến bao gồm:

• Biến tần (VFD): tạo ra nhiễu cao tần do quá trình đóng cắt PWM liên tục
• Motor công suất lớn: sinh nhiễu khi khởi động, đặc biệt là dòng inrush
• Cáp nguồn 3 pha: phát ra trường điện từ mạnh khi tải lớn
• Tủ điện công suất: chứa nhiều thiết bị switching gây nhiễu chồng lấn

Các dạng nhiễu tác động lên PROFIBUS thường gặp:

• Nhiễu dẫn (conducted noise): lan truyền qua dây tín hiệu hoặc dây mass
• Nhiễu bức xạ (radiated noise): truyền qua không khí, cảm ứng vào cáp PROFIBUS
• Nhiễu common-mode: làm thay đổi mức điện áp tham chiếu của tín hiệu vi sai

Hệ quả trực tiếp của nhiễu là:

• Méo dạng tín hiệu (distortion)
• Giảm biên độ tín hiệu (attenuation)
• Tăng lỗi CRC, retry hoặc mất kết nối ngẫu nhiên

Trong thực tế triển khai, khi hệ thống có nhiều nguồn nhiễu, khoảng cách truyền ổn định thường giảm xuống chỉ còn 50–70% so với lý thuyết, thậm chí có thể thấp hơn nếu không có biện pháp chống nhiễu phù hợp.

Để giảm ảnh hưởng của nhiễu, cần áp dụng đồng thời các giải pháp kỹ thuật:

• Sử dụng cáp PROFIBUS chuẩn có shield 2 lớp
• Đảm bảo nối shield 360° tại connector
• Không đi chung máng cáp với dây nguồn công suất
• Giữ khoảng cách tối thiểu 20–30 cm với cáp điện lực
• Nối đất đúng chuẩn để tránh vòng lặp mass (ground loop)

Trong các hệ thống có nhiễu cực mạnh (ví dụ: khu vực biến tần công suất lớn, lò điện, trạm điện), giải pháp tối ưu là sử dụng repeater để cô lập segment hoặc chuyển sang truyền thông cáp quang nhằm loại bỏ hoàn toàn ảnh hưởng của nhiễu điện từ.

4. Khi nào cần dùng repeater hoặc fiber?

Trong thiết kế PROFIBUS, khi khoảng cách thực tế vượt quá giới hạn cho phép theo baudrate, giải pháp đầu tiên thường là giảm tốc độ truyền. Tuy nhiên, trong nhiều hệ thống công nghiệp, việc giảm baudrate là không thể do yêu cầu về thời gian đáp ứng (real-time), đồng bộ dữ liệu hoặc đặc thù của thiết bị.

Khi đó, các bạn buộc phải lựa chọn giữa hai giải pháp: sử dụng repeater để chia segment hoặc chuyển sang truyền thông qua cáp quang (fiber). Mỗi giải pháp có nguyên lý, ưu điểm và giới hạn riêng, cần được lựa chọn dựa trên điều kiện thực tế của hệ thống.

4.1 Sử dụng repeater PROFIBUS

Repeater hoạt động bằng cách tái tạo lại tín hiệu RS-485 và chia mạng thành nhiều segment độc lập về mặt vật lý. Mỗi segment sau repeater sẽ tuân theo giới hạn chiều dài tiêu chuẩn, từ đó tổng chiều dài toàn hệ thống có thể được mở rộng đáng kể.

Giải pháp này phù hợp trong các trường hợp:

• Khoảng cách vượt nhẹ giới hạn (ví dụ: 200m → 300–400m)
• Hệ thống trải dài theo tuyến (production line, băng tải)
• Cần tăng số lượng thiết bị vượt quá 32 node/segment
• Môi trường nhiễu ở mức trung bình, có thể kiểm soát bằng shielding

Ưu điểm của repeater:

• Chi phí thấp hơn so với fiber
• Dễ triển khai, không cần chuyển đổi công nghệ
• Giữ nguyên hệ thống cáp đồng hiện có

Tuy nhiên, repeater cũng có các hạn chế kỹ thuật:

• Không loại bỏ hoàn toàn nhiễu điện từ
• Giới hạn số lượng repeater nối tiếp (thường ≤ 9)
• Tăng độ trễ truyền thông (delay)
• Vẫn phụ thuộc chất lượng wiring và grounding

Xem chi tiết tại: Repeater PROFIBUS – Nguyên lý và cách triển khai

4.2 Sử dụng cáp quang (PROFIBUS over Fiber)

Cáp quang truyền tín hiệu dưới dạng ánh sáng thay vì điện, do đó hoàn toàn miễn nhiễu điện từ (EMI). Khi sử dụng bộ chuyển đổi PROFIBUS sang quang, mỗi segment sẽ được cách ly điện hoàn toàn, giúp hệ thống hoạt động ổn định ngay cả trong môi trường cực kỳ nhiễu.

Giải pháp fiber phù hợp khi:

• Khoảng cách rất xa (≥ 1km)
• Môi trường nhiễu cực mạnh (biến tần lớn, trạm điện, lò công nghiệp)
• Có sự chênh lệch điện áp giữa các khu vực (ground potential difference)
• Yêu cầu độ ổn định và độ tin cậy cao (critical system)

Ưu điểm nổi bật của fiber:

• Chống nhiễu tuyệt đối
• Khoảng cách truyền rất xa (vài km đến hàng chục km)
• Cách ly điện hoàn toàn giữa các segment
• Độ ổn định cao trong môi trường khắc nghiệt

Nhược điểm:

• Chi phí đầu tư cao hơn
• Cần thiết bị chuyển đổi quang
• Yêu cầu kỹ thuật thi công cáp quang

Chi tiết triển khai tại: PROFIBUS over Fiber – Cấu hình và nguyên tắc cài đặt

4.3 So sánh nhanh repeater vs fiber

4.4 Nguyên tắc lựa chọn trong thực tế

Trong thực tế, có thể áp dụng nguyên tắc đơn giản sau:

• Khoảng cách vừa phải, nhiễu thấp → dùng repeater
• Khoảng cách xa hoặc nhiễu cao → dùng fiber
• Hệ thống quan trọng → ưu tiên fiber để đảm bảo ổn định lâu dài

Trong nhiều dự án lớn, hai giải pháp này thường được kết hợp: repeater dùng để chia segment trong khu vực, còn fiber dùng để kết nối giữa các khu vực xa nhau hoặc có nhiễu cao.

5. Case triển khai thực tế

Case 1: Nhà máy nhỏ – ưu tiên ổn định

Hệ thống ~300m, 15 thiết bị:

• Chọn baudrate: 187.5 kbps
• Không cần repeater
• Đảm bảo độ ổn định cao

Case 2: Line sản xuất dài

Chiều dài ~800m:

• Chọn baudrate thấp (93.75 kbps)
• Hoặc dùng 1 repeater chia thành 2 đoạn

Case 3: Nhà máy lớn – tốc độ cao

Yêu cầu real-time cao:

• Baudrate: 1.5–12 Mbps
• Bắt buộc dùng repeater hoặc fiber
• Thiết kế nhiều segment

6. Kết luận

Trong PROFIBUS, không có lựa chọn “tốt nhất”, chỉ có lựa chọn phù hợp. Việc cân bằng giữa tốc độ và khoảng cách cần dựa trên yêu cầu hệ thống, môi trường và thiết kế tổng thể.

Xem tổng thể thiết kế tại: Thiết kế mạng PROFIBUS hoặc toàn bộ series: Series PROFIBUS
